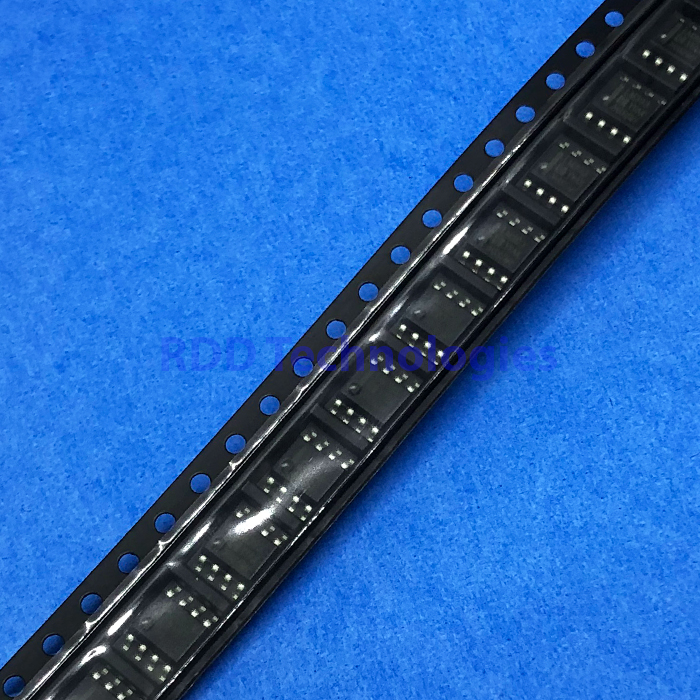

LM393M HGSEMI SOP8
Rp4.000
Low Power Low Offset Voltage Dual Comparators
Stok 69
Spesifikasi teknis
| Jenis | Komparator tegangan ganda (dual) |
|---|---|
| Merek | HGSEMI (Huaguan Semiconductor) |
| Kode komponen | LM393 (tipe standar) · kode HGSEMI LM393M/TR |
| Kemasan / Package | SOP-8 |
| Pemasangan | Surface Mount |
| Jumlah channel | 2 |
| Jenis keluaran | Open collector / open drain (perlu resistor pull-up) |
| Tegangan catu | 2 – 32 V (tunggal) · hingga ± 16 V (ganda) |
| Tegangan catu maks. (absolute maximum) | 36 V |
| Tegangan input diferensial maks. | ± 18 V |
| Tegangan input (absolute maximum) | −0,3 V – VCC |
| Tegangan offset input (VIO) | 2 mV tipikal · 5 mV maks. (TA 25 °C) · 9 mV maks. (0 – 70 °C) |
| Arus offset input (IIO) | 5 nA tipikal · 50 nA maks. (TA 25 °C) · 250 nA maks. (0 – 70 °C) |
| Rentang common-mode input | 0 V – (VCC − 1,5 V) pada TA 25 °C |
| Penguatan tegangan (AVD, tipikal) | 200 V/mV (VCC 15 V, RL ≥ 15 kΩ) |
| Hubung-singkat keluaran ke ground | Kontinu |
| Suhu kerja | 0 °C – +70 °C |
| Suhu penyimpanan | −65 °C – +150 °C |
| Konfigurasi kaki | 1 Output 1 · 2 Input − 1 · 3 Input + 1 · 4 GND · 5 Input + 2 · 6 Input − 2 · 7 Output 2 · 8 VCC |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi HGSEMI LM293/LM393 (VER V1.3; LCSC C356703) dan dicocokkan dengan datasheet Texas Instruments LM393 (SLCS005Y, Juni 2015). Kami hanya menampilkan angka yang dinyatakan oleh kedua datasheet; bila angkanya berbeda, kami memakai angka yang lebih aman.
Keluaran LM393 adalah open collector: keluaran hanya bisa menarik ke ground, sehingga perlu resistor pull-up ke tegangan logika yang diinginkan. Rentang suhu kerja LM393 adalah 0 °C – +70 °C; untuk suhu lebih rendah atau lebih tinggi, pilih LM293 atau LM2903.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
