Name: LM3940IMPX-3.3/NOPB SOT223 - RDD Technologies
SKU: 3701217-L48.32
Price: 17500 IDR
Availability: InStock

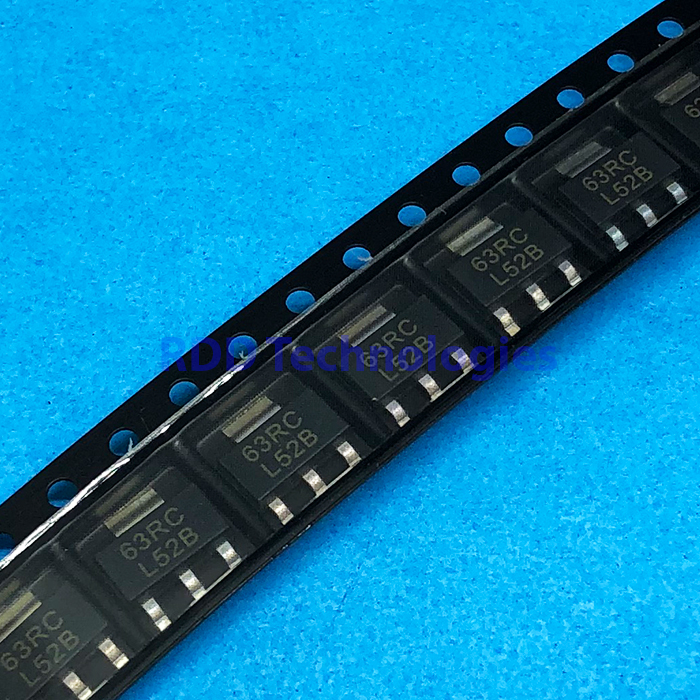

LM3940IMPX-3.3/NOPB SOT223

Rp17.500

LDO Voltage Regulators 1-A low-dropout vol tage regulator for 5 A 926-LM3940IMP3.3NOPB

Stok 25

SKU: 3701217-L48.32 Kategori: Power Management IC

Spesifikasi teknis

Data tambahan dari pemasok
Function	1 A low-dropout regulator, 5 V to 3,3 V conversion
Output Voltage	3,3 V (3,20 – 3,40 V at 25 °C; 3,13 – 3,47 V over temperature)
Output Current	1 A
Input Voltage	4,5 – 5,5 V (7,5 V absolute maximum)
Dropout Voltage	0,5 V typ, 0,8 V max (1 A); 110 mV typ, 150 mV max (100 mA)
Quiescent Current	10 mA typ, 15 mA max (IOUT = 5 mA); 110 mA typ, 200 mA max (IOUT = 1 A)
Line Regulation	20 mV typ, 40 mV max
Load Regulation	35 mV typ, 50 mV max (50 mA – 1 A, 25 °C)
Output Noise Voltage	150 µVrms (10 Hz – 100 kHz)
Output Impedance	35 mΩ (120 Hz, IOUT = 100 mA)
Short-Circuit Current	1,2 A typ, 1,7 A max
Protection	Thermal shutdown and short-circuit protection
Operating Temperature	-40 °C – +125 °C (junction)
Package / Case	SOT-223-4
Mounting Style	Surface Mount
RoHS	Yes

Keterangan

Spesifikasi utama di atas adalah data model LM3940IMPX-3.3/NOPB dari datasheet resmi Texas Instruments. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.

Dua baris data pemasok dikoreksi: arus output tertulis 1:00 AM (nilai yang benar 1 A — angka ini rusak saat diolah di spreadsheet), dan arus catu 110 µA seharusnya 110 mA pada beban 1 A.

Sumber data: datasheet resmi Texas Instruments SNVS114G untuk LM3940 (revisi Februari 2015, ti.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
