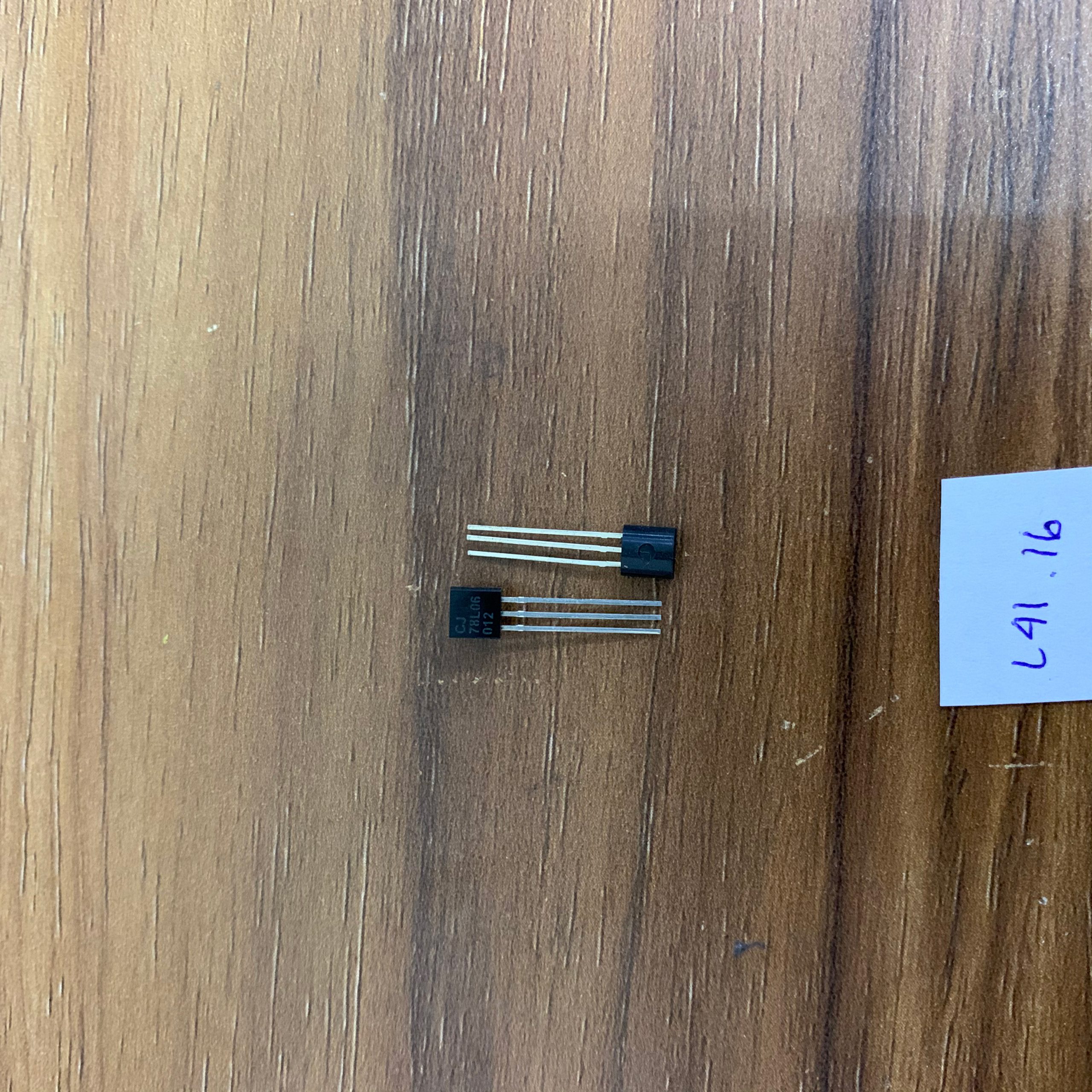

LM78L06 FSC TO-92
Rp5.000
Stok 19
Spesifikasi teknis
| Jenis | Regulator tegangan positif tetap 6 V, 100 mA (seri MC78LXXA / LM78LXXA) |
|---|---|
| Merek | Fairchild Semiconductor (kini onsemi) |
| Tegangan keluaran | 6,0 V (5,75–6,25 V pada TJ 25 °C) · 5,7–6,3 V pada rentang VI dan beban |
| Arus keluaran maks. | 100 mA |
| Tegangan masukan maks. | 30 V |
| Regulasi jalur (line) | Maks. 175 mV (8,5–20 V, TJ 25 °C) |
| Regulasi beban (load) | Maks. 80 mV (1–100 mA, TJ 25 °C) |
| Tegangan dropout | Tipikal 1,7 V (TJ 25 °C) |
| Ripple rejection | Min. 40 dB, tipikal 46 dB (120 Hz) |
| Proteksi | Thermal shutdown dan pembatas arus hubung singkat |
| Suhu kerja | −40 °C – +125 °C |
| Resistansi termal (TO-92) | 150 °C/W (junction–udara) · 50 °C/W (junction–case) |
| Konfigurasi kaki (TO-92) | 1 Output · 2 GND · 3 Input |
| Kemasan | TO-92 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet MC78LXXA / LM78LXXA (Fairchild Rev. 1.9, Juli 2015, kini diterbitkan onsemi): tabel absolute maximum ratings dan electrical characteristics versi 6 V (MC78L06A). onsemi mengambil alih Fairchild Semiconductor pada 2016.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
