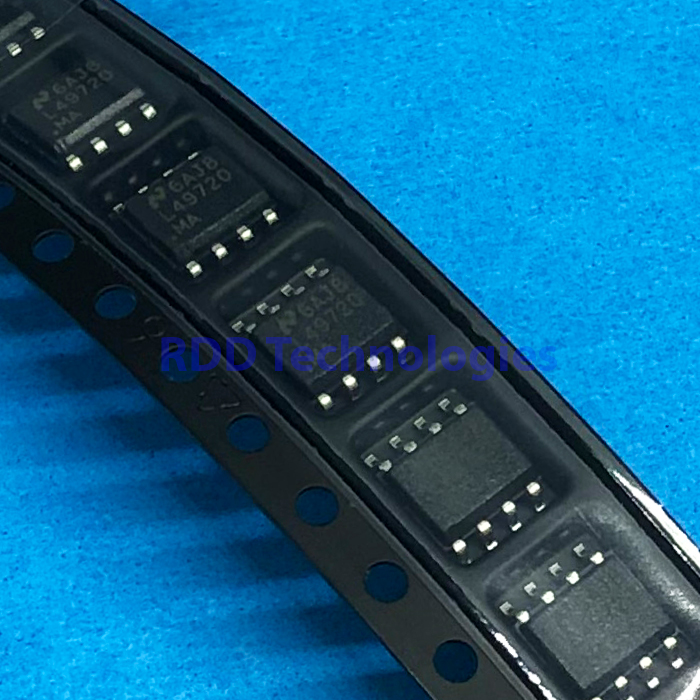

LME49720MA/NOPB TI SOIC8

Spesifikasi teknis

Function	Dual high-fidelity audio operational amplifier
Number of Channels	2
Supply Voltage	±2,5 – ±17 V (5 – 34 V total)
Quiescent Current	10 mA typ, 12 mA max (both channels)
Gain Bandwidth Product	55 MHz typ, 45 MHz min
Slew Rate	±20 V/µs typ, ±15 V/µs min
THD+N	0,00003% typ (Av = 1, Vout = 3 Vrms, 1 kHz, RL = 2 kΩ and 600 Ω)
Input Voltage Noise Density	2,7 nV/√Hz typ, 4,7 nV/√Hz max (1 kHz)
Input Offset Voltage	±0,1 mV typ, ±0,7 mV max
Input Bias Current	10 nA typ, 72 nA max
Input Offset Current	11 nA typ, 65 nA max
CMRR	120 dB typ, 110 dB min
PSRR	120 dB typ, 110 dB min
Open Loop Gain	140 dB typ, 125 dB min (RL = 600 Ω)
Channel Separation	118 dB (1 kHz)
Output Current	±26 mA typ, ±23 mA min (RL = 600 Ω, VS = ±17 V)
Operating Temperature	-40 °C – +85 °C
Package / Case	SOIC-8
Mounting Style	Surface Mount
Data tambahan dari pemasok
RoHS	Yes
Development Kit	LME49720MABD

Keterangan

Spesifikasi utama di atas adalah data model LME49720MA/NOPB dari datasheet resmi Texas Instruments. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.

Data pemasok menyebut arus bias input 72 µA; menurut datasheet nilainya 72 nA (maksimum), seperseribu dari angka tersebut.

Sumber data: datasheet resmi Texas Instruments SNAS393D untuk LME49720 (revisi November 2016, ti.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
