Spesifikasi teknis
| Jenis | Dual switched capacitor filter (2 filter orde dua independen, universal) |
|---|---|
| Merek | National Semiconductor (kini Texas Instruments) |

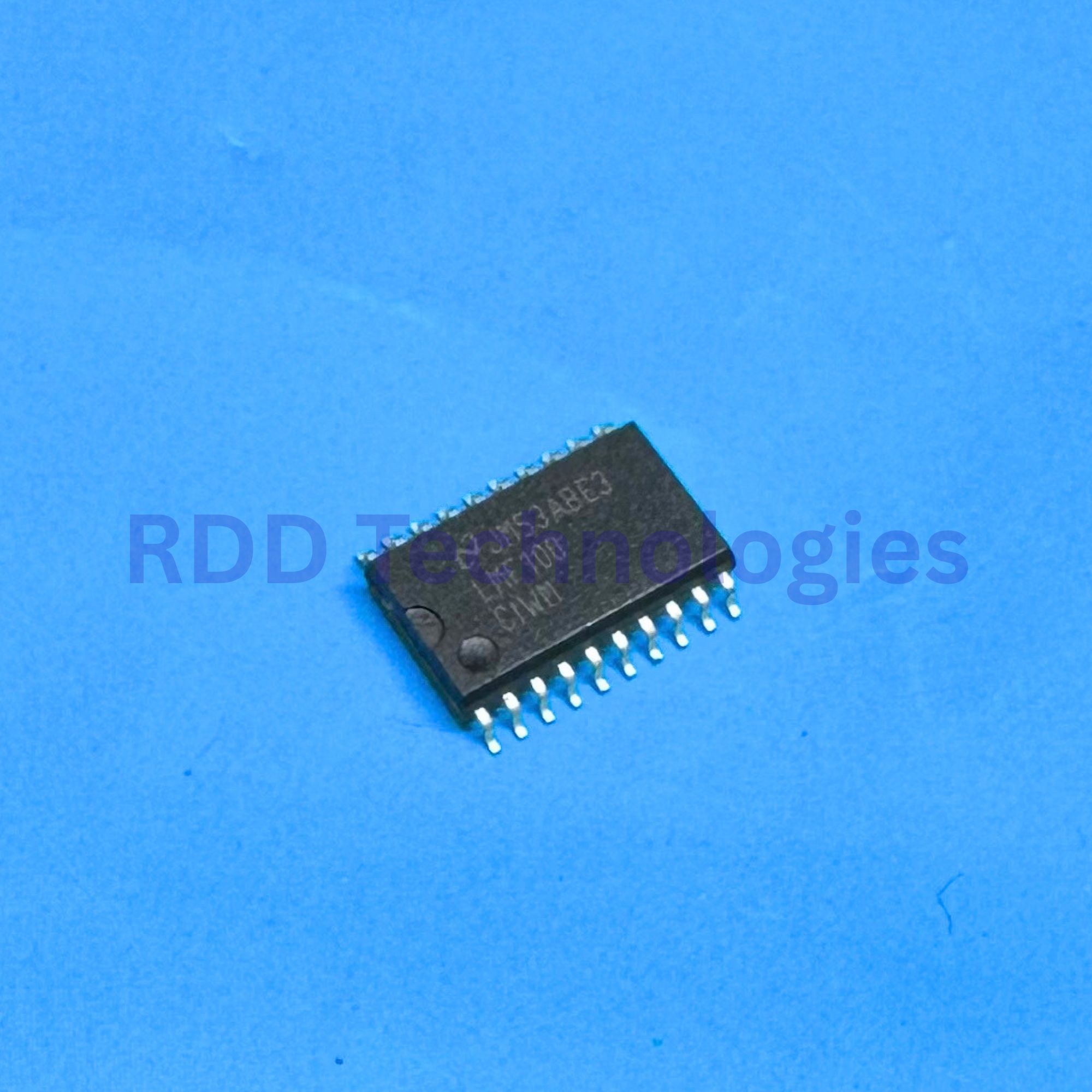

| Kode pabrikan | LMF100CIWMX |
| Kemasan / Package | SOIC-20 (DW) |
| Pemasangan | Surface Mount |
| Tegangan catu | 4 – 15 V (V+ − V−) |
| Tegangan catu maks. (absolute maximum) | 16 V |
| Frekuensi tengah (f0) | 0,1 Hz – 100 kHz (catu ± 5 V) |
| Frekuensi clock | 5 Hz – 3,5 MHz (catu ± 5 V) |
| Rasio clock terhadap f0 | 50:1 atau 100:1, dipilih lewat pin 12 |
| Akurasi rasio clock terhadap f0 | ± 0,2 % tipikal |
| Crosstalk | −60 dB tipikal |
| Arus catu | 9 mA tipikal, maks. 13 mA (± 5 V, fCLK 250 kHz) |
| Disipasi daya maks. | 500 mW |
| Suhu kerja | −40 – +85 °C |
| ESD (HBM) | ± 2.000 V |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Texas Instruments LMF100 (SNOSBG9B, Juli 1999, revisi Juni 2015). LMF100 awalnya diproduksi oleh National Semiconductor, yang kini bagian dari Texas Instruments.
LMF100 kompatibel pin dengan MF10. Texas Instruments menandai LMF100 sebagai Not Recommended for New Designs.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
