Spesifikasi teknis
| Jenis | Op-amp CMOS ganda, rail-to-rail input dan output |
|---|---|
| Jumlah kanal | 2 |
| Tegangan catu | 2,5 – 5,5 V (maksimum absolut 6 V) |
| Arus diam (quiescent) | 80 µA tipikal, 130 µA maks per amplifier |
| Tegangan offset input | +1 mV – +4 mV (tipikal +2 mV) |
| Drift tegangan offset | 2 µV/°C |
| Arus bias input | 1 pA (25 °C); 25 pA (85 °C) |
| Arus offset input | 1 pA |
| Penguatan loop terbuka | 110 dB tipikal, 85 dB minimum (RL = 10 kΩ) |
| Rentang input common-mode | (V-) – 0,1 V – (V+) + 0,1 V |
| CMRR | 85 dB tipikal, 65 dB minimum |
| PSRR | 75 dB tipikal, 70 dB minimum |
| Lebar pita (GBW) | 1 MHz |
| Slew rate | 0,7 V/µs |
| Ayunan output | 3 mV tipikal, 15 mV maks dari rel (RL = 10 kΩ) |
| Arus hubung singkat output | 100 mA tipikal, 90 mA minimum |
| Kerapatan derau tegangan input | 35 nV/√Hz pada 1 kHz |
| THD+N | 0,003% (1 kHz, Av = 1, RL = 2 kΩ, Vout = 1 Vp-p) |
| Pemisahan kanal | 110 dB (1 kHz) |
| Suhu kerja | -40 °C – +125 °C |
| Kemasan | MSOP-8 |
| Jenis pemasangan | Pemasangan permukaan |
Keterangan

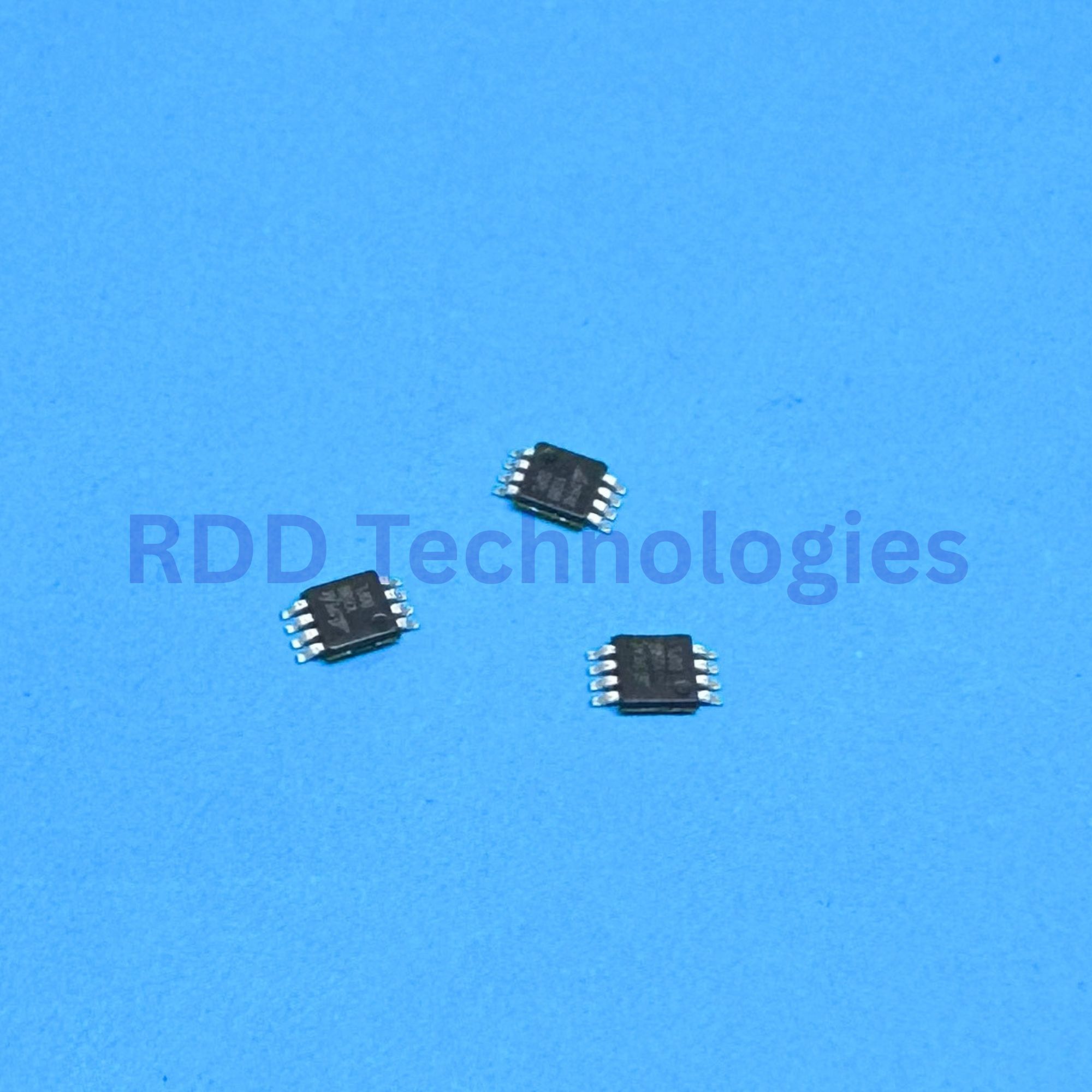

Spesifikasi di atas adalah data model LMV358B-VR dari datasheet resmi 3PEAK.
Sumber data: datasheet resmi 3PEAK LMV321B/LMV358B/LMV324B Rev.0 (salinan yang dihosting LCSC, C248568). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
