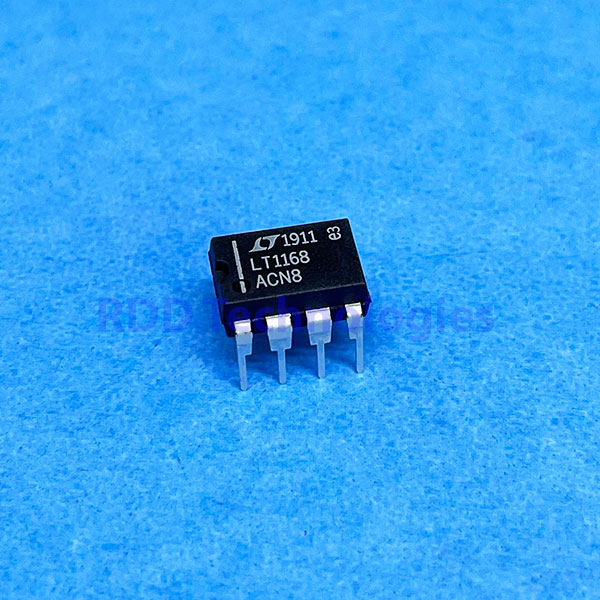

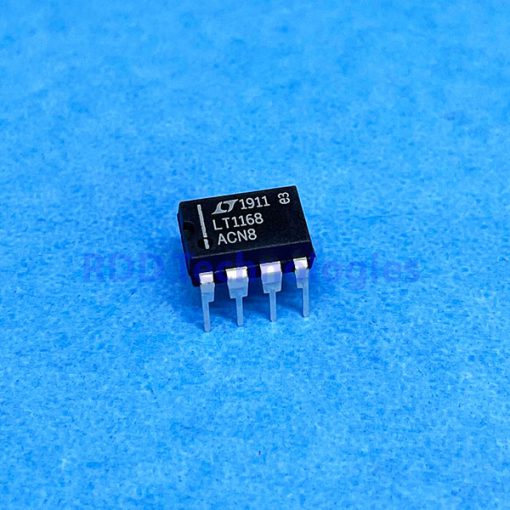

LT1168ACN8#PBF AD DIP-8
Rp525.000
Instrumentation Amplifiers L Pwr, 1x Res Gain Progmable, Prec Instr
Stok 6
SKU: 16834-L61.33
Kategori: Op Amp IC
Spesifikasi teknis
| Function | Single-resistor gain-programmable precision instrumentation amplifier |
|---|---|
| Number of Channels | 1 |
| Gain Range | 1 – 10.000, set by one resistor (G = 1 + 49,4 kΩ / RG) |
| Supply Voltage | ±2,3 – ±18 V |
| Supply Current | 350 µA typ, 530 µA max |
| Input Offset Voltage | 15 µV typ, 40 µV max (G = 1000); output offset 40 µV typ, 200 µV max (G = 1) |
| Input Offset Voltage Drift | 0,3 µV/°C max |
| Input Bias Current | 40 pA typ, 250 pA max |
| Input Offset Current | 50 pA typ, 300 pA max |
| Input Voltage Noise Density | 10 nV/√Hz typ, 15 nV/√Hz max (1 kHz); 0,28 µVp-p (0,1 – 10 Hz, G = 1000) |
| Gain Error | 0,04% typ, 0,4% max (G = 10) |
| Gain Nonlinearity | 10 ppm typ, 20 ppm max (G = 10 and 100) |
| CMRR | 95 dB typ, 90 dB min (G = 1); 140 dB typ, 126 dB min (G = 1000) |
| PSRR | 108 dB typ, 103 dB min (G = 1) |
| Bandwidth | 400 kHz (G = 1); 200 kHz (G = 10); 13 kHz (G = 100); 1 kHz (G = 1000) |
| Slew Rate | 0,5 V/µs typ, 0,3 V/µs min |
| Output Current | 32 mA typ, 20 mA min |
| Operating Temperature | -40 °C – +85 °C |
| Package / Case | PDIP-8 |
| Mounting Style | Through Hole |
| Data tambahan dari pemasok | |
| RoHS | Yes |
Keterangan
Spesifikasi utama di atas adalah data model LT1168ACN8#PBF dari datasheet resmi Analog Devices. Baris di bawah judul Data tambahan dari pemasok berasal dari data pemasok, bukan dari datasheet.
Sumber data: datasheet resmi Analog Devices (Linear Technology) LT1168, dokumen 1168fa (analog.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
