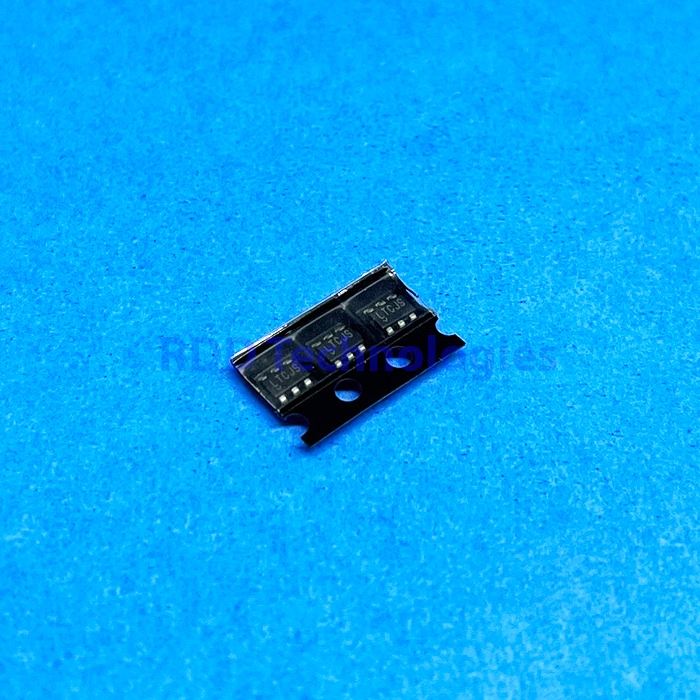

LTC3803ES6-3#PBF LT TSOT-23-6
Rp75.000
Stok 3
Spesifikasi teknis
| Jenis | Kontroler DC/DC flyback current mode frekuensi tetap untuk MOSFET kanal-N (input tegangan tinggi) |
|---|---|
| Merek | Linear Technology (sekarang Analog Devices) |
| Frekuensi switching | 300 kHz (tetap) |
| Akurasi referensi | ±1,5 % |
| Arus diam (quiescent) | 240 µA |
| UVLO VCC (grade E) | Turn-on 8,7 V tipikal (7,6 – 9,2 V) · turn-off 5,7 V tipikal (4,6 – 7 V) |
| Shunt regulator VCC | 9,4 V tipikal (clamp internal) |
| Arus puncak NGATE | 1 A (< 10 µs, absolute maximum) |
| Fitur | Slope compensation dapat diatur, soft-start internal, start-up hysteretic micropower, tanpa beban minimum, tegangan input/output hanya dibatasi komponen eksternal |
| Konfigurasi kaki | 1 ITH/RUN · 2 GND · 3 VFB · 4 SENSE · 5 VCC · 6 NGATE |
| Aplikasi | Power supply telekomunikasi, otomotif 42 V/12 V, power supply bantu/housekeeping, perangkat Power over Ethernet |
| Suhu junction kerja | -40 °C – 125 °C (grade E) |
| Kemasan | TSOT-23 6 kaki (ThinSOT, tinggi 1 mm) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Linear Technology LTC3803-3 “Constant Frequency Current Mode Flyback DC/DC Controller in ThinSOT” (38033fd; salinan alldatasheet): fitur dan deskripsi halaman 1, absolute maximum ratings, konfigurasi kaki dan tabel karakteristik listrik halaman 2 (baris grade E).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
