Spesifikasi teknis
| Jenis | Driver display LED common-cathode dengan input serial (setara MAX7219) |
|---|---|
| Merek | HGSEMI (Huaguan Semiconductor) |
| Kapasitas | 8 digit 7-segmen + titik desimal, atau bar graph / 64 LED tunggal; RAM statis 8×8 |
| Tegangan suplai | 4,0 V – 5,5 V |
| Antarmuka serial | Clock maks. 10 MHz (DIN, CLK, LOAD; DOUT untuk cascade) |
| Kontrol kecerahan | Analog dengan satu resistor RSET (min. 9,53 kΩ = arus segmen 40 mA) dan digital 16 tingkat (duty 1/32 – 31/32) |
| Fitur | Dekoder BCD Code B per digit, scan limit 1 – 8 digit, mode display test, mode shutdown |
| Suhu kerja | 0 °C – +70 °C |

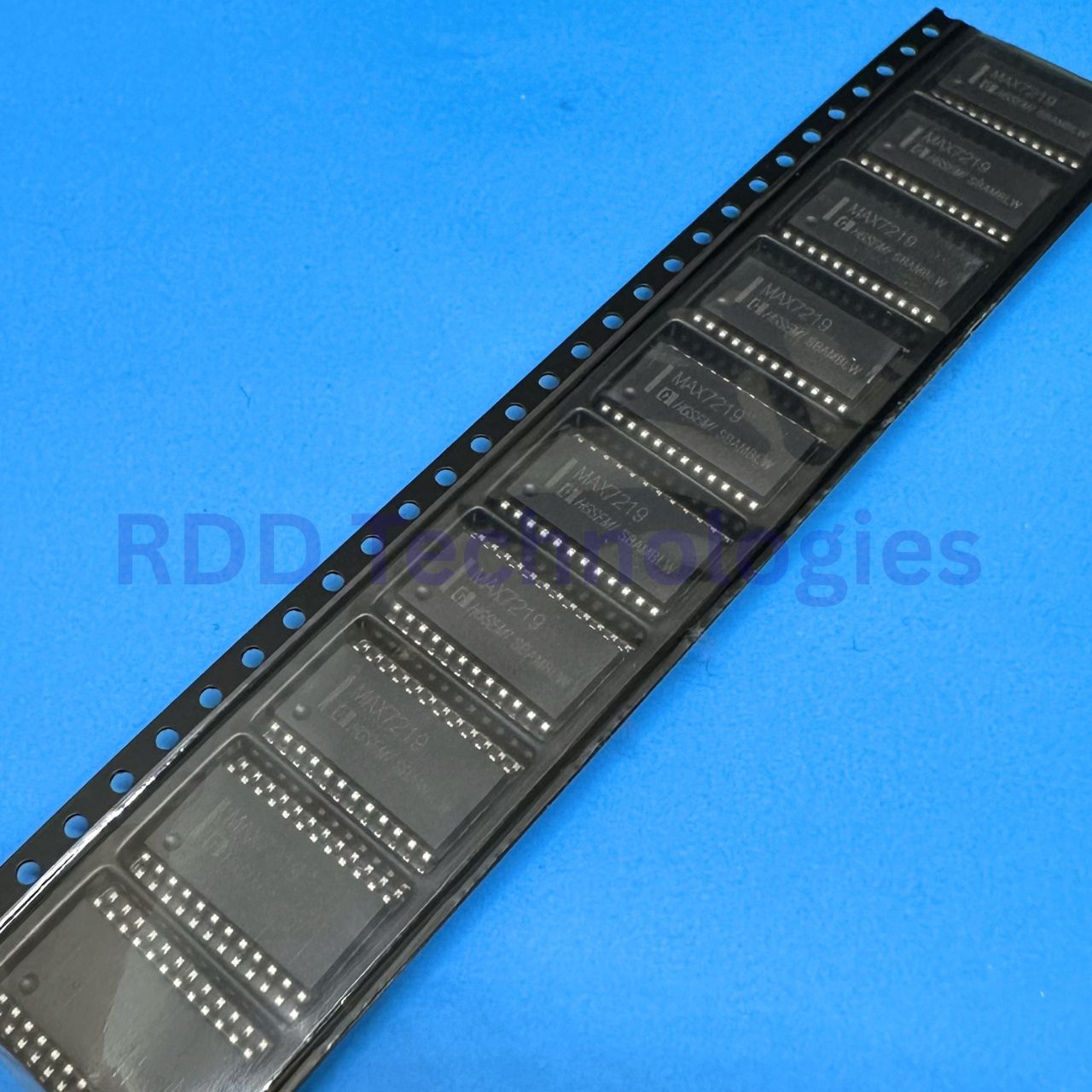

| Kemasan | SOP-24W (body lebar) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet HGSEMI MAX7219 (revisi terakhir 5 November 2024; salinan LCSC): deskripsi, tabel karakteristik dan tabel pemesanan (baris MAX7219M/TR).
Produk ini buatan HGSEMI dengan kode komponen yang sama seperti MAX7219 buatan Maxim; angka di atas adalah angka datasheet HGSEMI, bukan datasheet Maxim.
Menurut datasheet, bila scan limit diatur 3 digit atau kurang, arus segmen maksimum perlu diturunkan (10 / 20 / 30 mA untuk 1 / 2 / 3 digit).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
