Spesifikasi teknis
| Jenis | Schottky rectifier, surface mount |
|---|---|
| Merek | Micro Commercial Components (MCC) |
| Kode marking | R8 |
| Tegangan balik puncak berulang maks | 80 V |
| Tegangan RMS maks | 56 V |
| Tegangan blokir DC maks | 80 V |
| Arus maju rata-rata (IF(AV)) | 0,5 A (TA 50 °C) |
| Arus surja maju puncak (IFSM) | 5,5 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju maks (VF) | 0,80 V (IFM 0,5 A, TA 25 °C) |
| Arus balik DC maks (IR) | 0,2 mA (pada tegangan blokir DC, TJ 25 °C) |
| Kapasitansi sambungan (CJ) | 30 pF typ (1,0 MHz, VR 4,0 V) |
| Disipasi daya (PD) | 410 mW |
| Resistansi termal maks | 244 °C/W (sambungan ke udara) |
| Suhu kerja dan penyimpanan | -55 °C – +150 °C |

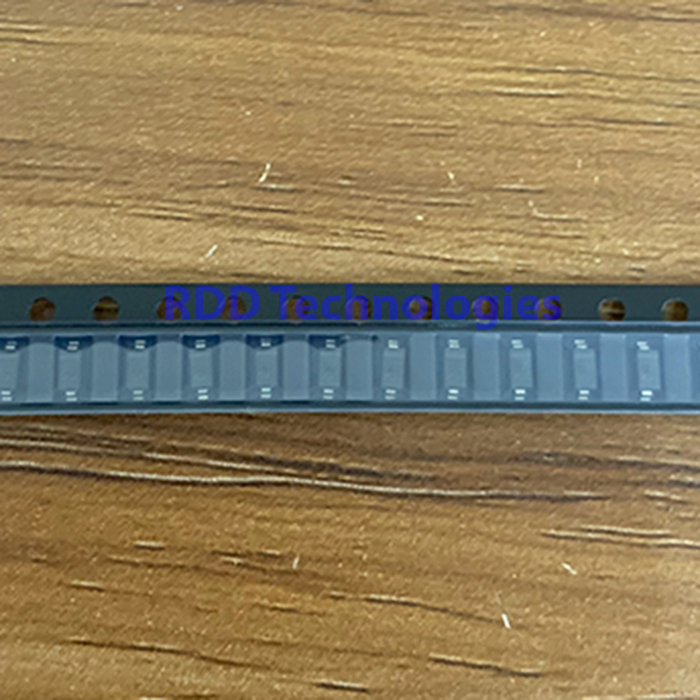

| Kemasan | SOD123 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Micro Commercial Components (MCC) MBR0520 THRU MBR0580 “0.5 Amp Schottky Rectifier 20 to 80 Volts” (Revision A, 2011/01/01; salinan alldatasheet).
Menurut datasheet, akhiran “P” menandakan versi bebas timbal / RoHS.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
