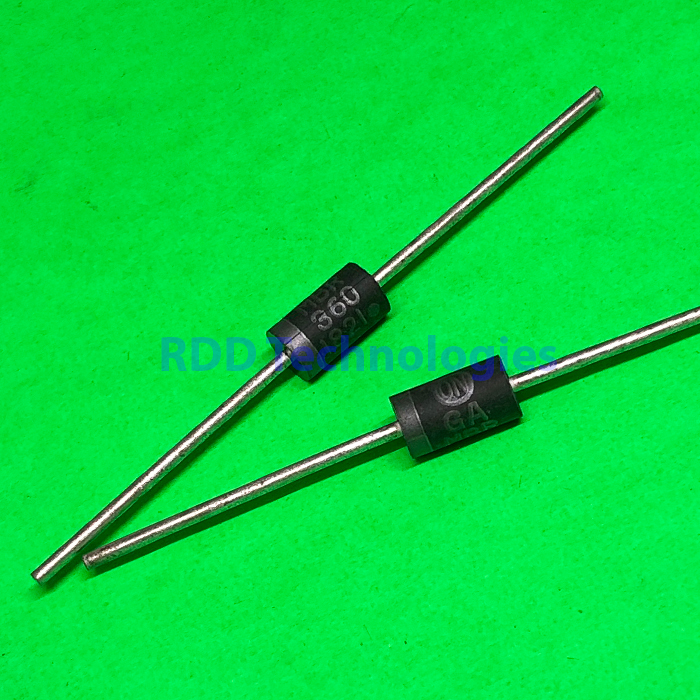

MBR360RLG ON DO-201AD 3A 60V
Rp6.500
Stok 44
Spesifikasi teknis
| Jenis | Schottky barrier rectifier, axial |
|---|---|
| Merek | onsemi |
| Kode marking | MBR360 |
| Tegangan balik (VRRM, VRWM, VR) | 60 V |
| Arus rata-rata (IO) | 3,0 A (TA 65 °C, RθJA 28 °C/W, terpasang di PCB) |
| Arus surja puncak non-repetitif (IFSM) | 80 A (setengah gelombang, 60 Hz, TL 75 °C) |
| Tegangan maju maks (vF) | 0,600 V (iF 1,0 A) · 0,740 V (iF 3,0 A) · 1,080 V (iF 9,4 A) |
| Arus balik maks (iR) | 0,60 mA (TL 25 °C) · 20 mA (TL 100 °C), pada tegangan DC rating |
| Resistansi termal (RθJA) | 28 °C/W (metode pemasangan 3 di datasheet) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -65 °C – +150 °C |
| Berat | 1,1 g (perkiraan) |
| Kemasan | DO-201AD (Axial Lead, Case 267-05) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MBR350, MBR360 “Axial Lead Rectifiers” (Publication Order Number MBR350/D).
Tegangan maju dan arus balik diukur dengan uji pulsa (lebar pulsa 300 µs, duty cycle ≤ 2,0%). Gelang pada badan menandai sisi katoda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
