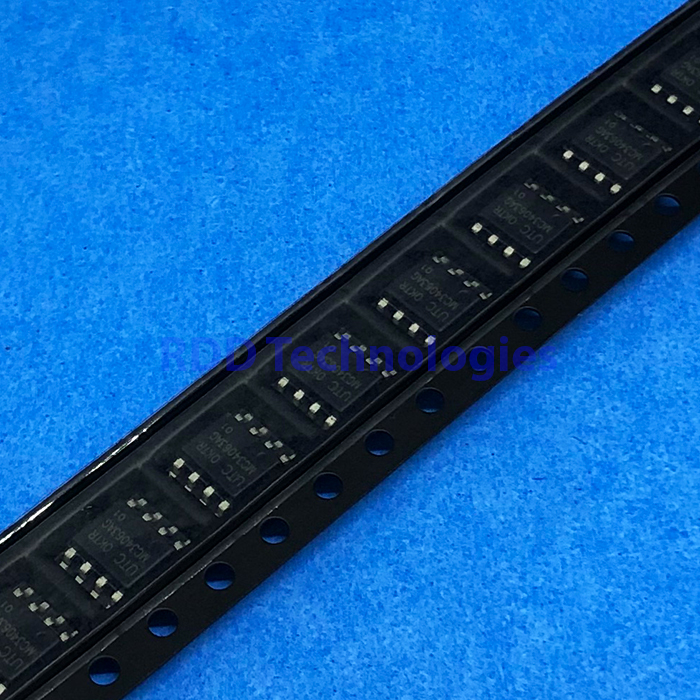

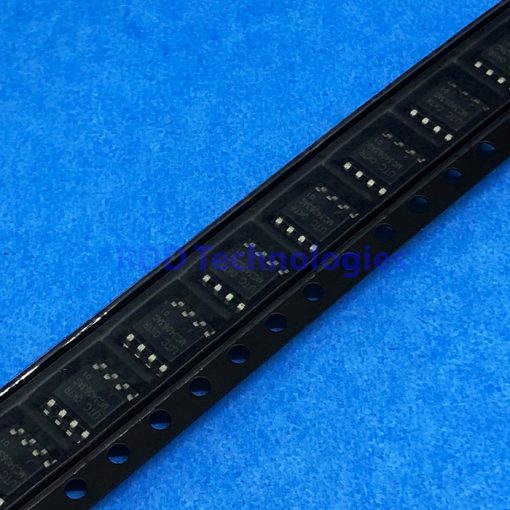

MC34063AG-S08-R UTC SOP8
Rp8.000
MC34063A DC TO DC CONVERTER CONTROLLER
Stok 160
SKU: 16451-L60.33
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | Pengendali konverter DC-DC: step-down, step-up, atau inverting |
|---|---|
| Tegangan catu | 3,0 – 40 V |
| Arus saklar output | 1,5 A (transistor Darlington di dalam chip) |
| Frekuensi kerja | 100 Hz – 100 kHz, ditentukan kapasitor timing (maksimum 42 kHz tipikal dengan CT = 1 nF) |
| Tegangan referensi | 1,25 V (1,21 – 1,29 V) |
| Regulasi jalur pada ambang | 2 mV tipikal, 5 mV maksimum (VCC 3 – 40 V) |
| Tegangan sense batas arus | 300 mV tipikal (250 – 350 mV) |
| Tegangan saturasi saklar | 1,3 V maks (ISW = 1 A); 0,7 V maks dengan arus driver 50 mA |
| Arus bias input komparator | 50 nA tipikal, 400 nA maksimum |
| Arus catu | 2,7 mA tipikal, 4,0 mA maksimum |
| Arus osilator | pengisian 31 µA tipikal, pengosongan 190 µA tipikal |
| Proteksi | Pembatasan arus hubung singkat |
| Disipasi daya | 625 mW (SOP-8, θJA 160 °C/W) |
| Suhu kerja | 0 °C – +70 °C |
| Kemasan | SOP-8 |
| Jenis pemasangan | Pemasangan permukaan |
Keterangan
Spesifikasi di atas adalah data model MC34063AG-S08-R dari datasheet resmi UTC (Unisonic Technologies).
Data pemasok mencantumkan frekuensi 38 kHz; pada datasheet UTC frekuensi ditentukan kapasitor timing (100 Hz – 100 kHz), dengan frekuensi osilator maksimum 42 kHz tipikal saat CT = 1 nF.
Sumber data: datasheet resmi UTC MC34063A, dokumen QW-R103-008.M (salinan yang dihosting LCSC, C71111). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
