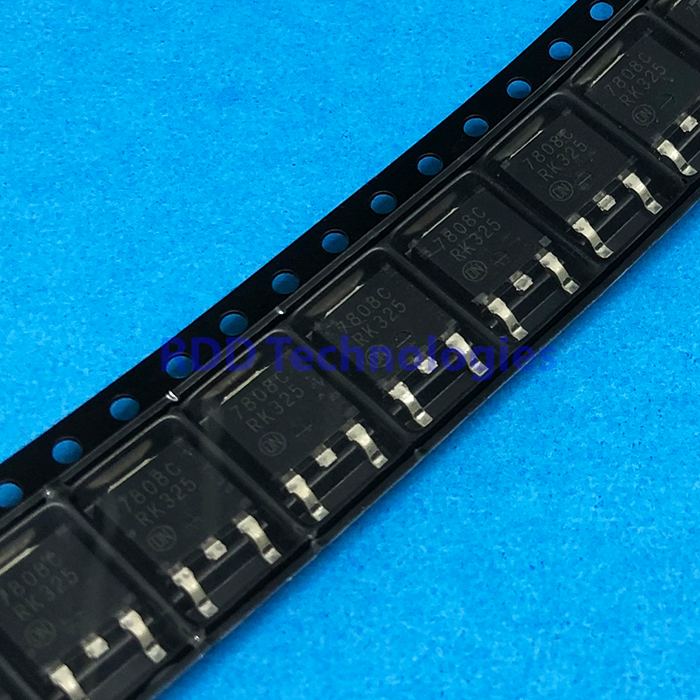

MC7808CDTG ON TO-252
Rp14.500
Stok 50
Spesifikasi teknis
| Jenis | Regulator tegangan linear positif, keluaran tetap (seri 78xx) |
|---|---|
| Merek | onsemi (ON Semiconductor) |
| Tegangan keluaran | 8,0 V (7,7–8,3 V pada TJ 25 °C) |
| Toleransi keluaran (beban & input penuh) | 7,6–8,4 V (IO 5 mA–1 A, VI 11,5–23 V) |
| Arus keluaran | Lebih dari 1,0 A (dengan heatsink memadai) · puncak tipikal 2,2 A |
| Tegangan input maks. | 35 V |
| Regulasi line | Tipikal 6,0 mV · maks. 32 mV (VI 10,5–25 V) |
| Regulasi beban | Tipikal 1,4 mV · maks. 35 mV (IO 5 mA–1,5 A) |
| Arus diam | Tipikal 3,3 mA · maks. 8,0 mA |
| Ripple rejection | Min. 56 dB · tipikal 62 dB (120 Hz) |
| Dropout (tipikal) | 2,0 V (IO 1 A) |
| Proteksi | Pembatas arus hubung-singkat, thermal overload, kompensasi SOA |
| Suhu junction kerja | 0 °C – +125 °C (versi C) |
| Kemasan | DPAK-3 (TO-252) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MC7800 series (Voltage Regulators – Positive 1.0 A, MC7800/D Rev. 27, Oktober 2019, via LCSC): maximum ratings dan karakteristik listrik MC7808C.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
