Spesifikasi teknis
| Jenis | Regulator tegangan linear negatif, keluaran tetap (seri 79xx) |
|---|---|
| Merek | onsemi (ON Semiconductor) |
| Tegangan keluaran | −15 V (−14,4 s/d −15,6 V pada TJ 25 °C, toleransi 4 %) |
| Toleransi keluaran (beban & input penuh) | −14,25 s/d −15,75 V (IO 5 mA–1 A, VI −17,5 s/d −30 V) |
| Arus keluaran | Lebih dari 1,0 A (dengan heatsink memadai) |
| Tegangan input maks. | −35 V |
| Regulasi line maks. | 300 mV (VI −17,5 s/d −30 V, IO 500 mA) |
| Regulasi beban | Tipikal 68 mV · maks. 300 mV (IO 5 mA–1,5 A) |
| Arus bias input | Tipikal 4,4 mA · maks. 8,0 mA |
| Ripple rejection (tipikal) | 60 dB (120 Hz) |
| Dropout (tipikal) | 1,3 V (IO 1 A) |
| Noise keluaran (tipikal) | 90 µV (10 Hz–100 kHz) |
| Proteksi | Pembatas arus, thermal shutdown, kompensasi SOA |
| Suhu junction kerja | 0 °C – +125 °C (versi C) |
| Konfigurasi kaki | 1 Ground · 2 Input (tab/heatsink = pin 2) · 3 Output |

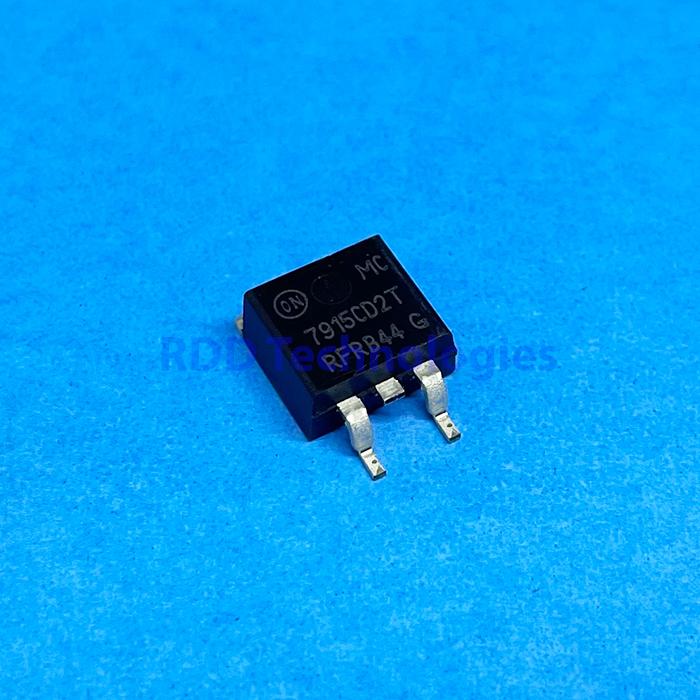

| Kemasan | D²PAK-3 (TO-263) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MC7900 Series (1.0 A Negative Voltage Regulators, MC7900/D Rev. 18, Juli 2013, via LCSC): maximum ratings, karakteristik listrik MC7915C, susunan kaki dan informasi pemesanan.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
