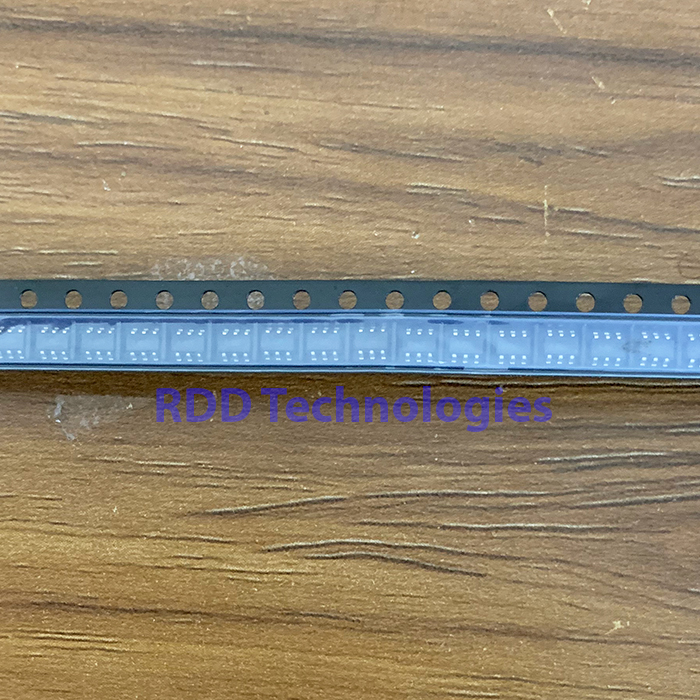

MCP4725A0T-E/C MHICROCHIP SOT23
Rp40.000
Digital to Analog Converters – DAC Sngl 12B NV DAC
Stok 137
Spesifikasi teknis
| Jenis | DAC 12-bit satu kanal, keluaran tegangan ber-buffer, dengan EEPROM |
|---|---|
| Merek | Microchip |
| Kode pabrikan | MCP4725A0T-E/CH (marking AJNN) |
| Resolusi | 12 bit |
| Antarmuka | I2C (100 kbps, 400 kbps, 3,4 Mbps) |
| Alamat I2C | Kode 1100, opsi alamat A0 (A2 A1 = 00); bit A0 dari pin A0 |
| Tegangan suplai | 2,7 – 5,5 V (VDD sekaligus referensi) |
| Arus suplai | 210 µA tipikal, 400 µA maks. |
| Arus power-down | 0,06 µA tipikal, 2,0 µA maks. |
| INL | ± 2 LSB tipikal, ± 14,5 LSB maks. |
| DNL | ± 0,2 LSB tipikal, ± 0,75 LSB maks. |
| Settling time (tipikal) | 6 µs |
| Slew rate (tipikal) | 0,55 V/µs |
| Arus hubung-singkat keluaran | 15 mA tipikal, 24 mA maks. |
| Suhu kerja | −40 – +125 °C |
| Kemasan / Package | SOT-23-6 |
| Konfigurasi kaki | 1 VOUT, 2 VSS, 3 VDD, 4 SDA, 5 SCL, 6 A0 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Microchip MCP4725 DS22039D (2009; LCSC C144198): electrical characteristics, pin function table dan informasi pemesanan.
Dengan opsi alamat A0, alamat I2C 7-bit perangkat ini adalah 0x60 (pin A0 ke VSS) atau 0x61 (pin A0 ke VDD).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
