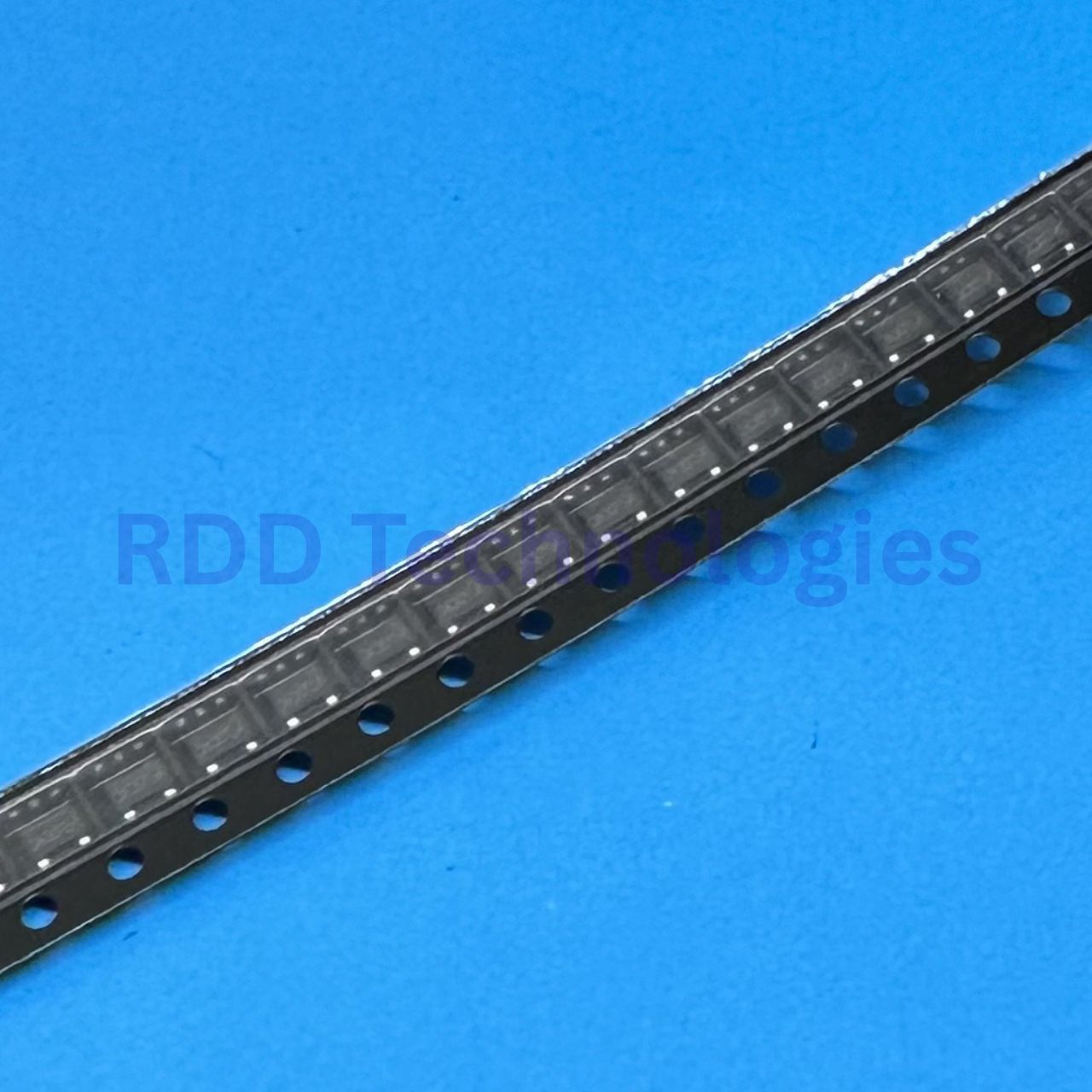

ME2108C50M5G MICRONE SOT-23-5
Rp3.100
Stok 50
Spesifikasi teknis
| Jenis | PFM step-up (boost) DC-DC converter, transistor switch internal, dengan pin CE |
|---|---|
| Merek | Microne (Nanjing Micro One Electronics) |
| Tegangan output (VOUT) | 5,0 V typ (akurasi ±2,5 %; VIN = VOUT × 0,6, IOUT 10 mA, 25 °C) |
| Arus output | 400 mA (VIN 3,0 V, VOUT 5,0 V) |
| Tegangan start-up | 0,8 V typ / 0,9 V maks (IOUT 1 mA) |
| Tegangan hold | 0,45 V typ (IOUT 1 mA) |
| Tegangan input maks | 6,5 V |
| Arus suplai | 50 µA typ (IDD1, VOUT × 0,95) · 9 µA typ (IDD2, VOUT + 0,5 V) |
| Arus switch Lx | 360 mA typ (VLX 0,4 V) · 600 mA maks absolut |
| Arus bocor Lx | 0,5 µA maks |
| Frekuensi osilator | 180 kHz typ |
| Duty ratio maks | 84 % typ |
| Efisiensi | 85 % typ |
| Konfigurasi kaki (SOT-23-5) | 1 CE · 2 VOUT · 3 NC · 4 VSS · 5 Lx |
| Disipasi daya maks | 300 mW (SOT-23) |
| Suhu kerja | -25 °C – +85 °C |
| Kemasan | SOT-23-5 (M5) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Nanjing Micro One Electronics “DC/DC Step up Converter ME2108 Series” (Ver 07), tabel ME2108Axx/Cxx (Fosc 180 kHz).
Datasheet menyarankan dioda Schottky, induktor 33 µH (r < 0,5 Ω) dan kapasitor output tantalum 100 µF.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
