Spesifikasi teknis
| Jenis | Konverter tegangan charge pump (positif ke negatif), tanpa induktor |
|---|---|
| Merek | Microne (Nanjing Micro One Electronics) |
| Tegangan input | 2,5 V – 10 V |
| Efisiensi konversi tegangan | Min. 98 %, tipikal 99,9 % (tanpa beban) |
| Efisiensi daya | Min. 95 %, tipikal 98 % (RL 5 kΩ) |
| Arus suplai | Tipikal 40 µA, maks. 100 µA (V+ 5 V) |
| Frekuensi osilator | 10 kHz (tipikal, pin OSC terbuka) |
| Fitur | Hanya perlu 2 kapasitor eksternal; kompatibel suplai negatif RS232; proteksi ESD hingga 3 kV; tanpa dioda eksternal untuk operasi tegangan tinggi |
| Konfigurasi kaki | 1 NC · 2 CAP+ · 3 GND · 4 CAP− · 5 VOUT · 6 LV · 7 OSC · 8 V+ |
| Suhu kerja | -40 °C – +85 °C |
| Aplikasi | Modul display LCD, produk instrumen |

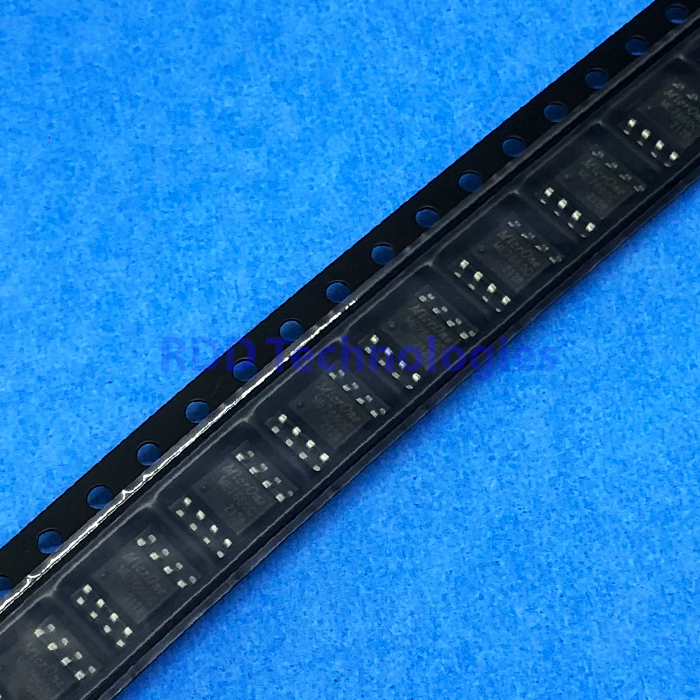

| Kemasan | SOP-8 |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Microne ME7660C V02 (Nanjing Micro One Electronics): daftar fitur, tabel karakteristik listrik dan konfigurasi kaki SOP8. Datasheet tidak mencantumkan arus output maksimum, sehingga tidak kami tampilkan.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
