Spesifikasi teknis
| Jenis | Transistor daya bipolar NPN, driver audio frekuensi tinggi |
|---|---|
| Merek | onsemi (ON Semiconductor) |
| VCEO | 150 V |
| VCB | 150 V |
| VEB | 5,0 V |
| Arus kolektor (IC) | 8 A kontinu · 16 A puncak |
| Arus basis (IB) | 2 A |
| Disipasi daya (PD) | 50 W (TC 25 °C) · 2 W (TA 25 °C) |
| hFE | Min. 40 (VCE 2 V, IC 0,1–3 A) · min. 20 (IC 4 A) |
| VCE(sat) maks. | 0,5 V (IC 1 A, IB 0,1 A) |
| VBE(on) maks. | 1,0 V (VCE 2 V, IC 1 A) |
| fT | Min. 30 MHz (VCE 10 V, IC 500 mA) |
| Pasangan komplementer | MJE15031 |
| Suhu junction maks. | 150 °C |
| Konfigurasi kaki | 1 Basis · 2 Kolektor · 3 Emitor · tab = Kolektor |

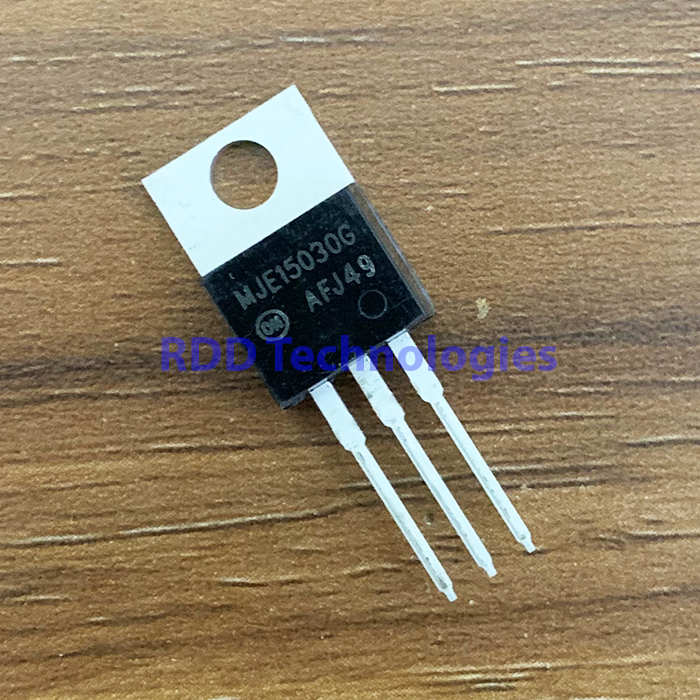

| Kemasan | TO-220 |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MJE15028/MJE15029/MJE15030/MJE15031 (MJE15028/D, Rev. 8, Desember 2024): tabel maximum ratings dan karakteristik listrik untuk MJE15030.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
