Spesifikasi teknis
| Jenis | Transistor bipolar PNP daya tinggi untuk audio |
|---|---|
| Merek | onsemi |
| VCEO | −250 V |
| VCBO | −400 V |
| VEBO | −5 V |
| Arus kolektor (IC) | −16 A kontinu · −30 A puncak |
| Arus basis (IB) | −5 A kontinu |
| Disipasi daya (PD) | 200 W (TC 25 °C) |
| hFE | 25 – 75 (IC 8 A, VCE 5 V) |
| VCE(sat) maks. | 1,4 V (IC 8 A, IB 0,8 A) · 4 V (IC 16 A, IB 3,2 A) |
| fT | Min. 4 MHz |
| Pasangan komplementer (NPN) | MJL21194 |
| Konfigurasi kaki | 1 Basis · 2 Kolektor · 3 Emitor |
| Aplikasi | Output audio daya tinggi, positioner head disk, aplikasi linear |

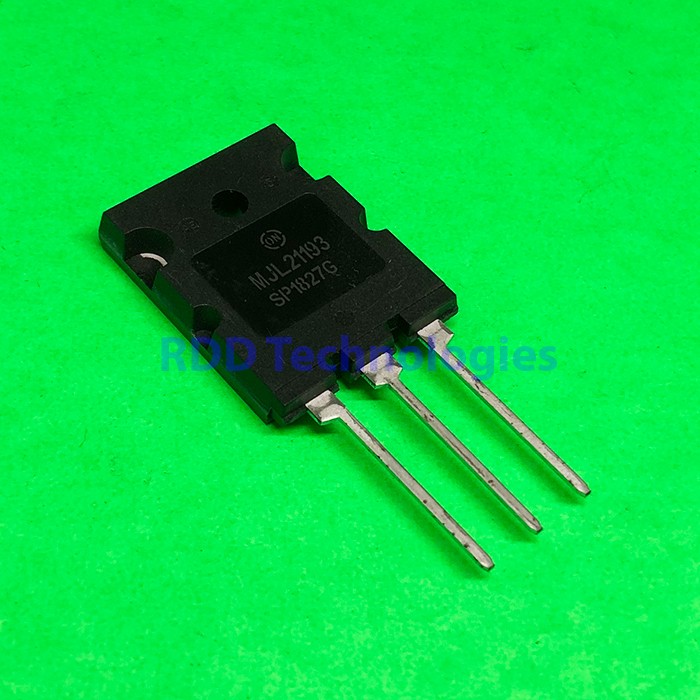

| Kemasan | TO-264 (TO-3BPL) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MJL21193/MJL21194 (revisi 8, Oktober 2024), kolom MJL21193 (PNP). Nilai tegangan dan arus pada datasheet bertanda negatif untuk PNP; pada baris hFE dan VCE(sat) tanda negatif tidak kami tulis.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
