Spesifikasi teknis

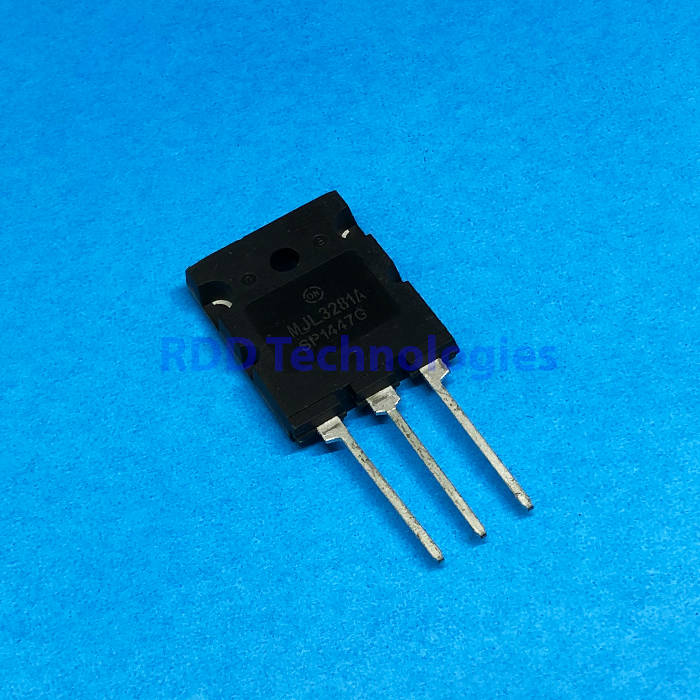

| Jenis | Transistor daya bipolar NPN, penguat audio daya |
|---|---|
| Merek | onsemi (ON Semiconductor) |
| VCEO | 260 V |
| VCBO | 260 V |
| VEBO | 5,0 V |
| Arus kolektor (IC) | 15 A kontinu · 25 A puncak (pulsa 5 ms) |
| Arus basis (IB) | 1,5 A |
| Disipasi daya (PD) | 200 W (TC 25 °C) · turun 1,43 W/°C di atas 25 °C |
| hFE | 75–150 (VCE 5 V, IC 0,5–5 A) · min. 45 (IC 8 A) |
| VCE(sat) maks. | 3 V (IC 10 A, IB 1 A) |
| fT | Min. 30 MHz (VCE 5 V, IC 1 A) |
| Cob | Maks. 600 pF (VCB 10 V, f 1 MHz) |
| Pasangan komplementer | MJL1302A |
| Suhu junction maks. | 150 °C |
| Konfigurasi kaki | 1 Basis · 2 Kolektor · 3 Emitor |
| Kemasan | TO-264 (TO-3BPL) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MJL3281A (NPN) / MJL1302A (PNP) (MJL3281A/D, Rev. 12, Oktober 2024): tabel maximum ratings, karakteristik listrik dan informasi kemasan. Nilai untuk tipe PNP ditulis dengan tanda minus.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
