Spesifikasi teknis
| Jenis | JFET kanal-N untuk switching (analog switch, sample & hold, chopper) |
|---|---|
| Merek | onsemi (dulu Fairchild) |

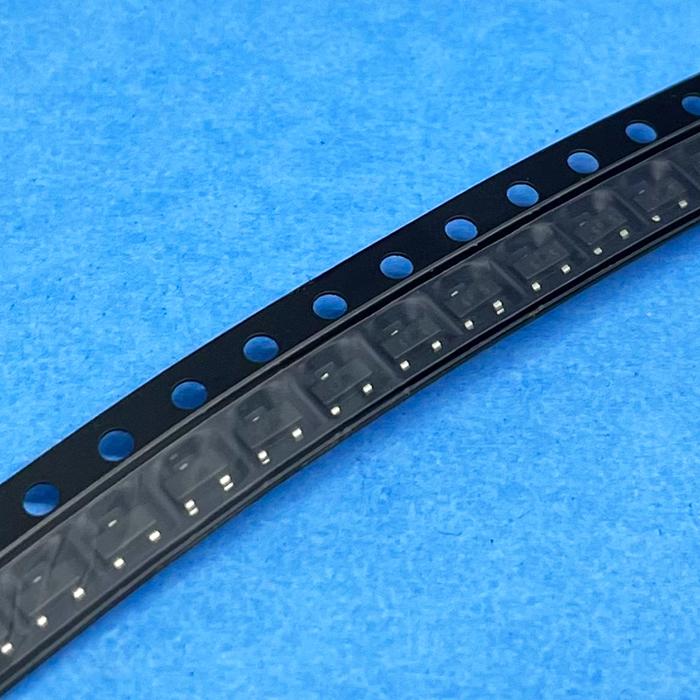

| Kode pabrikan | MMBFJ111 (marking 6P) |
| Kemasan / Package | SOT-23 (3 pin) |
| Pemasangan | Surface Mount |
| Tegangan drain-gate (VDG) maks. | 35 V |
| Tegangan gate-source (VGS) maks. | −35 V |
| Arus gate maju (IGF) maks. | 50 mA |
| Disipasi daya (PD) | 350 mW (TA 25 °C, terpasang di PCB FR-4) |
| Tegangan cut-off VGS(off) | −3,0 – −10,0 V (VDS 15 V, ID 1 µA) |
| Arus drain IDSS min. | 20 mA (VDS 15 V, VGS 0 V) |
| Resistansi on rDS(on) maks. | 30 Ω (VDS ≤ 0,1 V, VGS 0 V) |
| Arus bocor gate IGSS maks. | −1,0 nA (VGS −15 V) |
| Kapasitansi drain-gate dan source-gate (on) | 28 pF (f 1 MHz) |
| Kapasitansi drain-gate / source-gate (off) | 5,0 pF (VGS −10 V, f 1 MHz) |
| Suhu junction kerja | −55 – +150 °C |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi onsemi MMBFJ113/D (J111/J112/J113/MMBFJ111/MMBFJ112/MMBFJ113 N-Channel Switch, Rev. 2, Oktober 2017; LCSC C274688).
Kaki source dan drain dapat dipertukarkan (simetris), sesuai catatan pada datasheet.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
