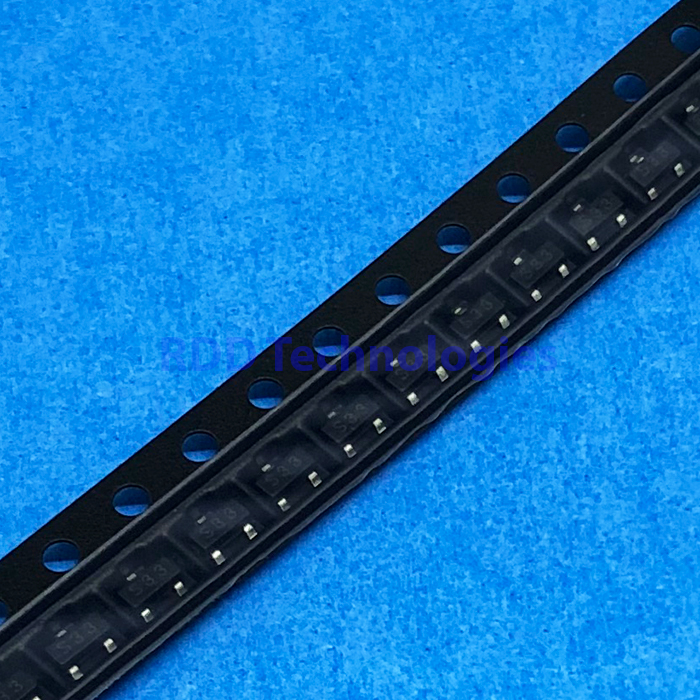

MOSFET P-CH CJ2333 JCET SOT-23 12V 6A
Rp3.500
MOSFET P-CH 12V 6A SOT-23
Stok 193
Spesifikasi teknis
| Jenis | MOSFET P-channel enhancement mode (TrenchFET) |
|---|---|
| Merek | Jiangsu Changjiang Electronics Technology (JSCJ) |
| Tegangan drain-source (VDS) | -12 V |
| Arus drain kontinu (ID) | -6 A (dipasang pada PCB FR-4 dengan pad minimum yang disarankan) |
| Arus drain pulsa (IDM) | -20 A (lebar pulsa 300 µs) |
| Tegangan gate-source (VGS) | ±8 V |
| Tegangan ambang gate (VGS(th)) | -0,4 V minimum, -1 V maksimum (VDS = VGS, ID -250 µA) |
| RDS(on) | 28 mΩ maksimum pada VGS -4,5 V, ID -5 A; 32 mΩ pada VGS -3,7 V; 40 mΩ pada VGS -2,5 V; 63 mΩ pada VGS -1,8 V; 150 mΩ pada VGS -1,5 V |
| Transkonduktansi maju (gFS) | 18 S pada VDS -5 V, ID -5 A |
| Kapasitansi masukan (Ciss) | 1275 pF pada VDS -6 V, VGS 0 V, f 1 MHz |
| Kapasitansi transfer balik (Crss) | 236 pF pada kondisi yang sama |
| Muatan gate total (Qg) | 14 nC tipikal, 21 nC maksimum pada VDS -6 V, VGS -4,5 V, ID -5 A |
| Disipasi daya (PD) | 1,1 W pada PCB FR-4 dengan pad minimum; 0,35 W tanpa heatsink |
| Resistansi termal junction-ambient (RθJA) | 113 °C/W pada PCB FR-4; 357 °C/W tanpa heatsink |
| Suhu junction maksimum (TJ) | 150 °C |
| Suhu penyimpanan (Tstg) | -55 °C – +150 °C |
| Jumlah kanal | 1 |
| Kemasan | SOT-23 |
| Jenis pemasangan | SMD/SMT |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Jiangsu Changjiang Electronics Technology untuk CJ2333 kemasan SOT-23 (revisi B, April 2015).
Komponen ini P-channel, sehingga datasheet menuliskan tegangan dan arusnya sebagai angka negatif. Tanda minus menunjukkan arah, bukan nilai yang lebih kecil.
Disipasi daya dan resistansi termal komponen ini sangat bergantung pada cara pemasangan. Angka 1,1 W berlaku bila komponen dipasang pada PCB FR-4 dengan pad yang disarankan; tanpa heatsink angkanya turun menjadi 0,35 W. Kapasitansi dan muatan gate dijamin berdasarkan desain, bukan hasil pengujian produksi.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet Jiangsu Changjiang Electronics Technology, salinan melalui LCSC, C77678.
