Spesifikasi teknis
| Jenis | Modul IC power supply partial resonance (MOSFET switching + IC kontrol dalam satu modul) |
|---|---|
| Merek | Shindengen |
| MOSFET internal (VDS) | 700 V |
| Daya output maks. | AC 180 – 276 V: 50 W (puncak 80 W) · AC 90 – 276 V: 25 W (puncak 40 W) |
| Fitur | Partial resonance untuk efisiensi tinggi dan noise rendah, burst mode pada beban sangat kecil, rangkaian start-up internal (tanpa resistor start-up), soft-drive untuk noise rendah, komponen eksternal sedikit |
| Proteksi | Arus lebih (batas ton dan arus primer), tegangan lebih, thermal shutdown |
| Aplikasi | TV, monitor, printer, perekam video, DVD, STB, kulkas, mesin kantor otomatis |

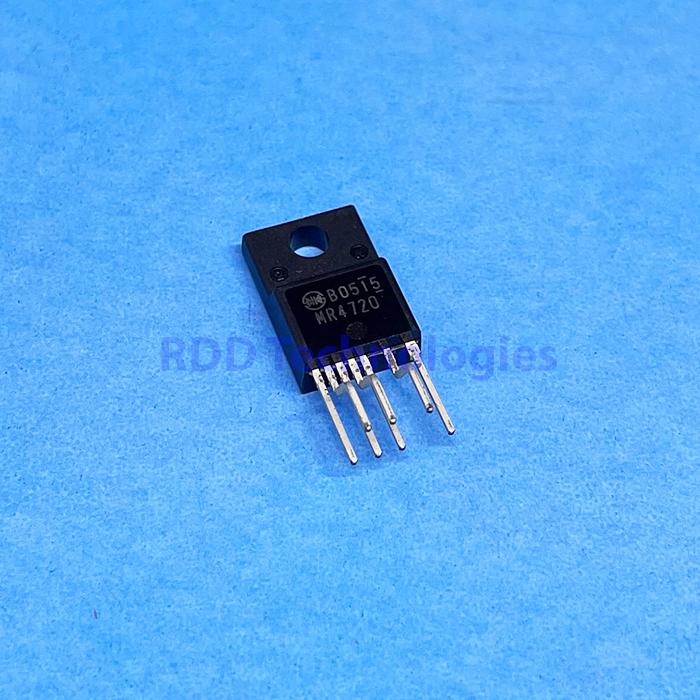

| Kemasan | TO-220 7 kaki, full-mold (berisolasi) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari Application Note Shindengen “Partial Resonance Power Supply IC Module MR4000 Series” versi 1.4 (salinan alldatasheet), bagian 1.2 – 1.4, baris MR4720.
Menurut datasheet, daya output maksimum dan rentang tegangan input bergantung pada parameter desain; angka dalam kurung adalah nilai puncak.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
