Spesifikasi teknis
| Jenis | Dioda penyearah ultrafast (switch-mode power rectifier) |
|---|---|
| Merek | onsemi |
| Tegangan balik puncak berulang (VRRM) | 200 V |
| Arus maju rata-rata (IF(AV)) | 15 A (TC 150 °C) |
| Arus maju puncak berulang (IFRM) | 30 A (gelombang kotak 20 kHz) |
| Arus surja maju (IFSM) | 200 A (setengah gelombang 60 Hz) |
| Tegangan maju maks. (VF) | 1,05 V (IF 15 A, TC 25 °C) · 0,85 V (TC 150 °C) |
| Arus bocor balik maks. (IR) | 10 µA (TC 25 °C) · 500 µA (TC 150 °C) |
| Waktu pemulihan balik maks. (trr) | 35 ns (IF 1,0 A, di/dt 50 A/µs) |
| Resistansi termal | Junction–case 1,5 °C/W · junction–ambient 73 °C/W |

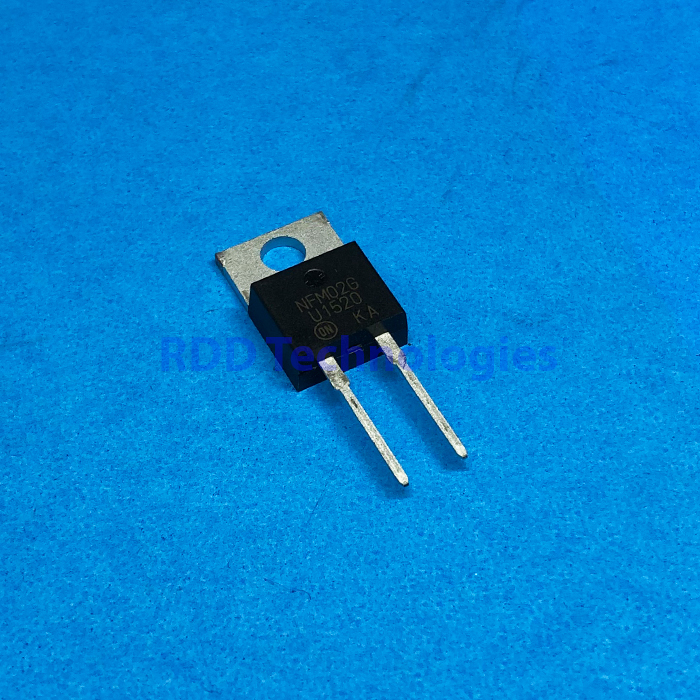

| Kode marking | U1520 |
| Suhu junction kerja | −65 °C – +175 °C |
| Kemasan | TO-220AC (2 kaki) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi MUR1510G–MUR1560G, MURF1560G, SUR81520G, SUR81560G (Switch-mode Power Rectifiers, MUR1520/D Rev. 10, Februari 2014): tabel maximum ratings, thermal characteristics dan electrical characteristics MUR1520G.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
