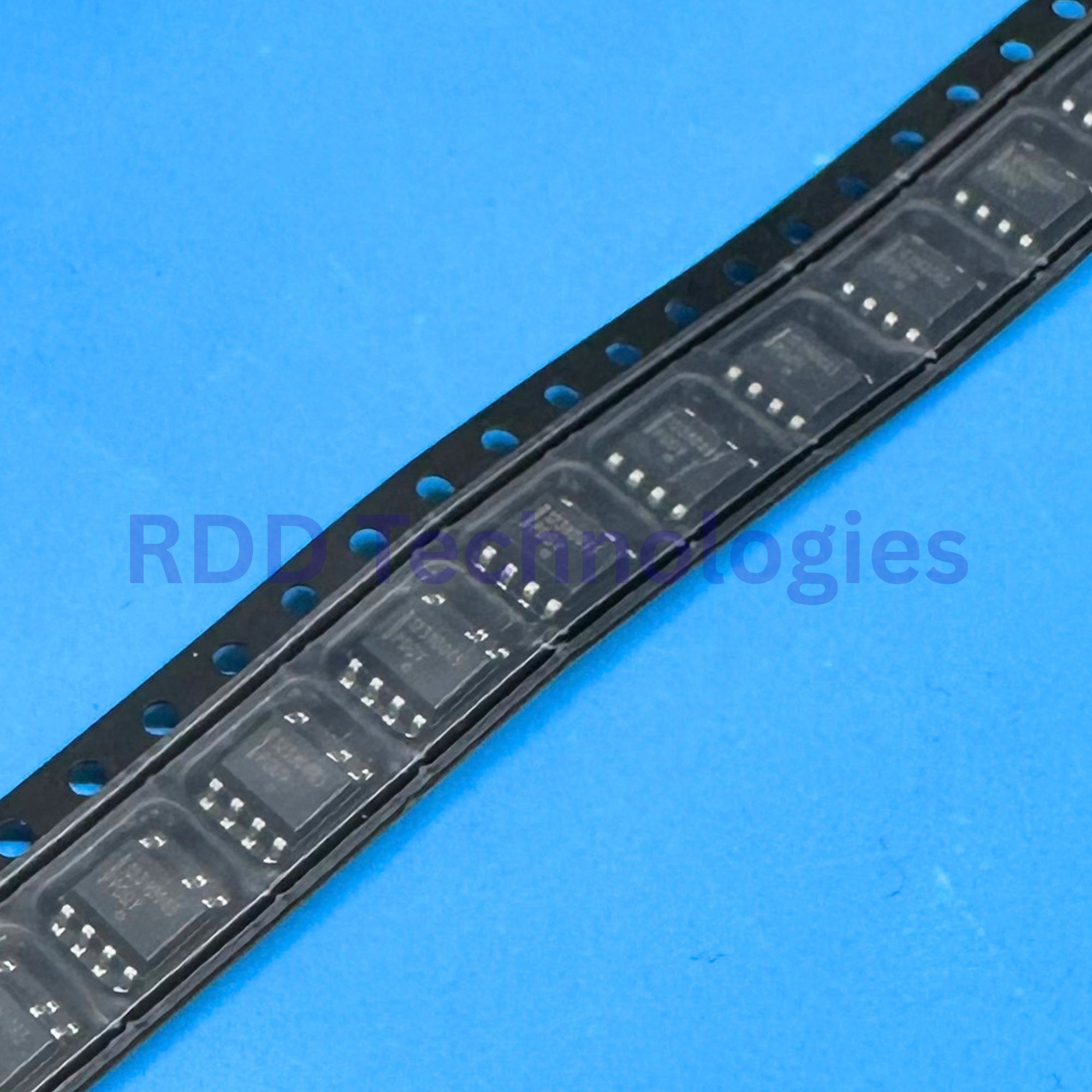

NCP1239DD65R2G ON SOIC-7 (Bukan Resmi)
Rp35.000
Switching Controllers NCP1239D 65KHZ
Stok 25
SKU: 15578-L05.60A
Kategori: Power Management IC
Spesifikasi teknis
| Jenis | Controller PWM current-mode frekuensi tetap untuk konverter flyback (AC-DC) |
|---|---|
| Merek | Generik |
| Frekuensi switching | 65 kHz (jitter) · foldback hingga 26 kHz, lalu skip cycle |
| Tegangan VCC | Hingga 35 V · start 12 V (11–13 V) · mati 8,8 V (8–9,4 V) |
| Pin HV (start-up) | Maks. 650 V · arus start-up tipikal 3 mA |
| Brown-out (versi D) | 101 V / 95 V (start / stop) |
| Arus gate driver | ±500 mA puncak (source/sink) |
| Tegangan maks. pin DRV | 20 V |
| Batas arus internal (CS) | 0,8 V (0,752–0,848 V) |
| Proteksi (versi D) | OCP timer 64 ms auto-recovery · OVP VCC 25,5 V latch · pin Fault (OVP/OTP) latch · thermal shutdown |
| Fitur | Over power protection dapat diatur, slope compensation dan soft-start internal (8 ms) |
| Konsumsi IC | Tipikal 1,4 mA · maks. 2,2 mA (65 kHz, tanpa beban) |
| Suhu junction kerja | −40 °C – +125 °C |
| Konfigurasi kaki | 1 Fault · 2 FB · 3 CS · 4 GND · 5 DRV · 6 VCC · 8 HV |
| Kemasan | SOIC-7 (case 751U) |
| Jenis pemasangan | SMD |
Keterangan
Nilai di atas adalah spesifikasi kode komponen NCP1239DD65R2G menurut datasheet aslinya (onsemi NCP1239/D Rev. 24, Mei 2020). Produk ini bukan dari jalur resmi onsemi, sehingga mereknya tidak kami cantumkan; kode komponen dan fungsinya sama.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
