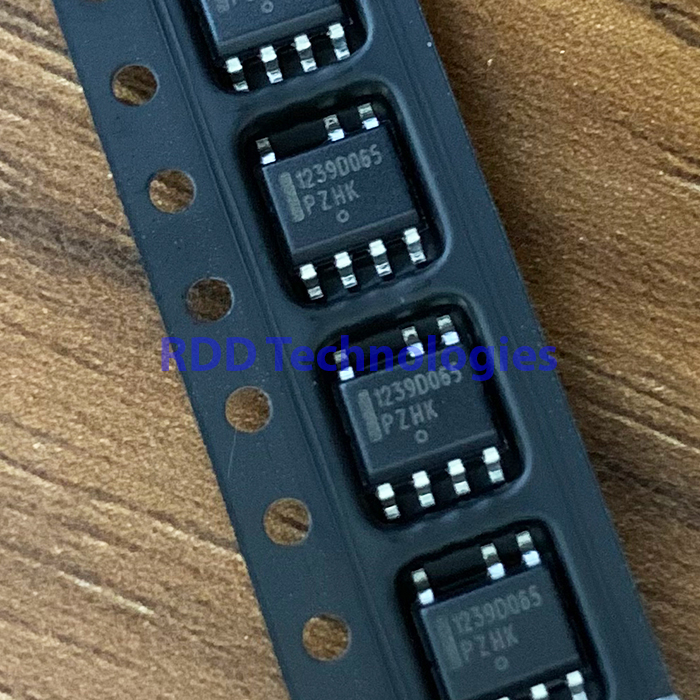

NCP1239DD65R2G ON SOIC-7
Rp35.000
Switching Controllers NCP1239D 65KHZ
Stok 10
Spesifikasi teknis
| Jenis | Controller PWM current-mode frekuensi tetap untuk konverter flyback (AC-DC) |
|---|---|
| Merek | onsemi |
| Frekuensi switching | 65 kHz (jitter) · foldback hingga 26 kHz, lalu skip cycle |
| Tegangan VCC | Hingga 35 V · start 12 V (11–13 V) · mati 8,8 V (8–9,4 V) |
| Pin HV (start-up) | Maks. 650 V · arus start-up tipikal 3 mA |
| Brown-out (versi D) | 101 V / 95 V (start / stop) |
| Arus gate driver | ±500 mA puncak (source/sink) |
| Tegangan maks. pin DRV | 20 V |
| Batas arus internal (CS) | 0,8 V (0,752–0,848 V) |
| Proteksi (versi D) | OCP timer 64 ms auto-recovery · OVP VCC 25,5 V latch · pin Fault (OVP/OTP) latch · thermal shutdown |
| Fitur | Over power protection dapat diatur, slope compensation dan soft-start internal (8 ms) |
| Konsumsi IC | Tipikal 1,4 mA · maks. 2,2 mA (65 kHz, tanpa beban) |
| Suhu junction kerja | −40 °C – +125 °C |
| Konfigurasi kaki | 1 Fault · 2 FB · 3 CS · 4 GND · 5 DRV · 6 VCC · 8 HV |
| Kemasan | SOIC-7 (case 751U) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi NCP1239 (Fixed Frequency Current-Mode Controller for Flyback Converter, NCP1239/D Rev. 24, Mei 2020): tabel maximum ratings, device options (NCP1239DD65R2G), pin function dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
