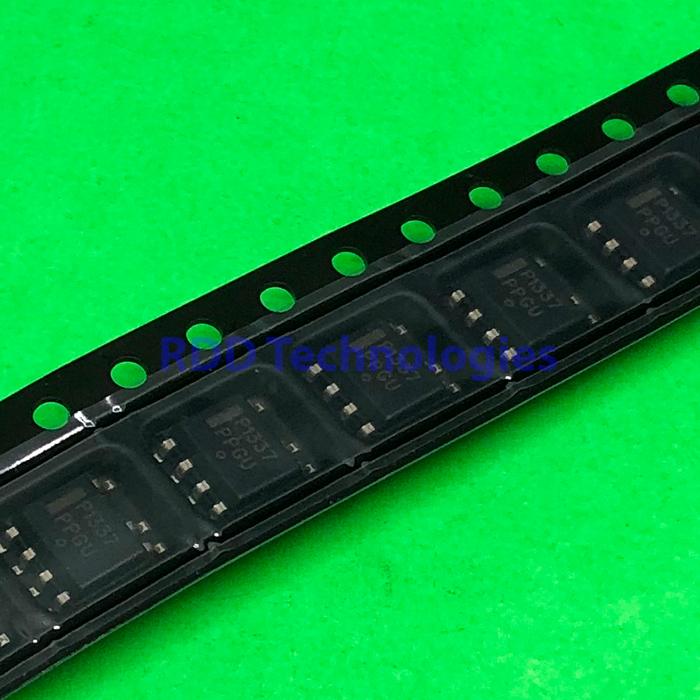

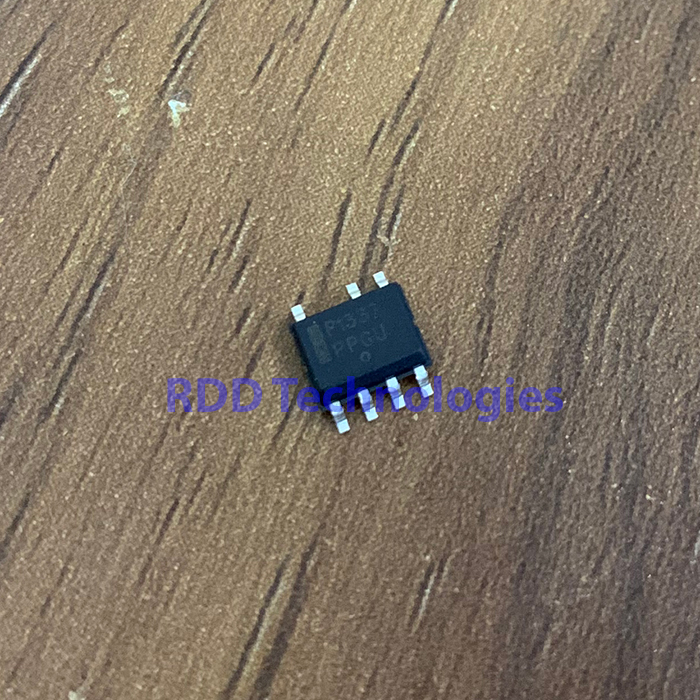

NCP1337DR2G ON SOP7
Rp20.000
Switching Controllers PWM CONTROLLER
Stok 19
Spesifikasi teknis
| Function | Current-mode PWM controller for free-running quasi-resonant flyback; external MOSFET |
|---|---|
| Operating Mode | Borderline/critical conduction, valley switching; soft-skip mode at light load |
| Supply Voltage (VCC) | Start 12 V, stop 10 V (typ); absolute maximum 20 V |
| VCC Overvoltage Protection | 18,6 V typ |
| High-Voltage Startup | HV pin up to 500 V, 9,5 mA startup source |
| Supply Current | 1,2 mA typ (no load, 60 kHz); 2,0 mA with 1 nF gate load |
| Switching Frequency | 130 kHz max (internally limited), 25 kHz min |
| Current Sense Limit | 500 mV (475 – 525 mV) |
| Gate Drive | 500 mA peak sink; 20 Ω source, 8 Ω sink resistance |
| Rise and Fall Time | 50 ns / 20 ns (1 nF load) |
| Soft-Start | 4,0 ms internal |
| Brown-Out Detection | 500 mV on pin 1 |
| Protection | Short circuit (auto-recovery), overvoltage, brown-out, overpower compensation, thermal shutdown, latch input |
| Thermal Shutdown | 130 °C min, 30 °C hysteresis |
| Operating Temperature | -40 °C – +125 °C |
| Thermal Resistance | θJA 178 °C/W (SOIC-7) |
| Package / Case | SOIC-7 |
| Mounting Style | Surface Mount |
| Data tambahan dari pemasok | |
| RoHS | Yes |
Keterangan
Spesifikasi di atas mengacu datasheet onsemi NCP1337/D. Informasi RoHS berasal dari pemasok.
IC ini mengendalikan rangkaian catu daya dengan tegangan keluaran yang ditentukan oleh desain rangkaian. Nilai 500 mA menunjukkan kemampuan arus sink puncak pada gate driver, bukan arus keluaran catu daya.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
Sumber: datasheet produsen, salinan melalui LCSC, C29892.
