Spesifikasi teknis
| Jenis | IC timer ganda (dual precision timer, keluarga 555) |
|---|---|
| Merek | Texas Instruments |

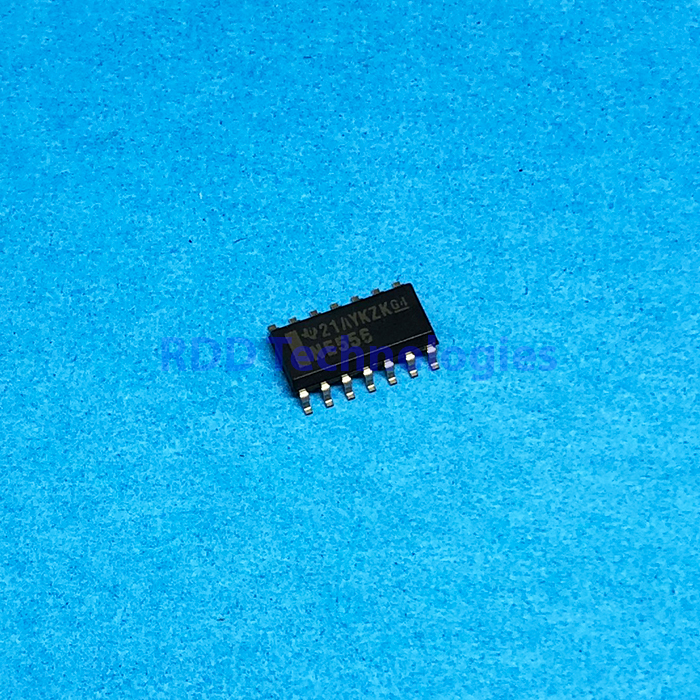

| Kode pabrikan | NE556D |
| Jumlah timer | 2 |
| Mode kerja | Astable atau monostable |
| Tegangan catu | 4,5 – 16 V (maks. absolut 18 V) |
| Arus keluaran | ± 200 mA (kondisi kerja), maks. absolut ± 225 mA |
| Arus catu (keluaran low, tanpa beban) | Tipikal 6 mA pada 5 V; 20 mA pada 15 V (maks. 10 mA dan 24 mA) |
| Kesalahan waktu awal (monostable) | Tipikal 0,5 %, maks. 1,5 % |
| Suhu kerja | 0 – 70 °C |
| Kemasan / Package | SOIC-14 (D) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Texas Instruments NA556, NE556, SA556, SE556 Dual Precision Timers (SLFS023G, revised June 2006). Arus catu adalah total untuk kedua timer.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
