Spesifikasi teknis
| Jenis | PNP silicon power bipolar transistor (komplementer dengan NJW3281G) |
|---|---|
| Merek | onsemi (ON Semiconductor) |

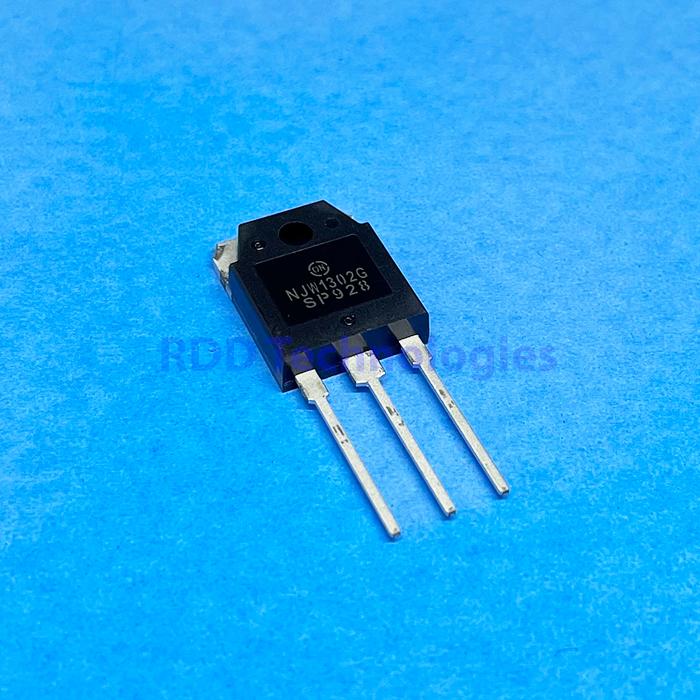

| Kode pabrikan | NJW1302G |
| Tegangan kolektor-emitor (VCEO) | 250 V |
| Tegangan kolektor-basis (VCBO) | 250 V |
| Tegangan emitor-basis (VEBO) | 5,0 V |
| Arus kolektor kontinu (IC) | 15 A |
| Arus kolektor puncak (ICM) | 30 A |
| Disipasi daya (PD) | 200 W pada TC 25 °C |
| Penguatan arus (hFE) | 75 – 150 pada IC 1 A, VCE 5 V |
| Tegangan saturasi VCE(sat) | typ. 0,4 V, maks. 0,6 V pada IC 8 A, IB 0,8 A |
| Frekuensi transisi (fT) | typ. 30 MHz |
| Suhu junction kerja dan penyimpanan | −65 °C – +150 °C |
| Kemasan / Package | TO-3P |
| Pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi onsemi NJW3281G / NJW1302G (Complementary NPN-PNP Silicon Power Bipolar Transistors, NJW3281/D Rev. 1, September 2013; LCSC C604170).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
