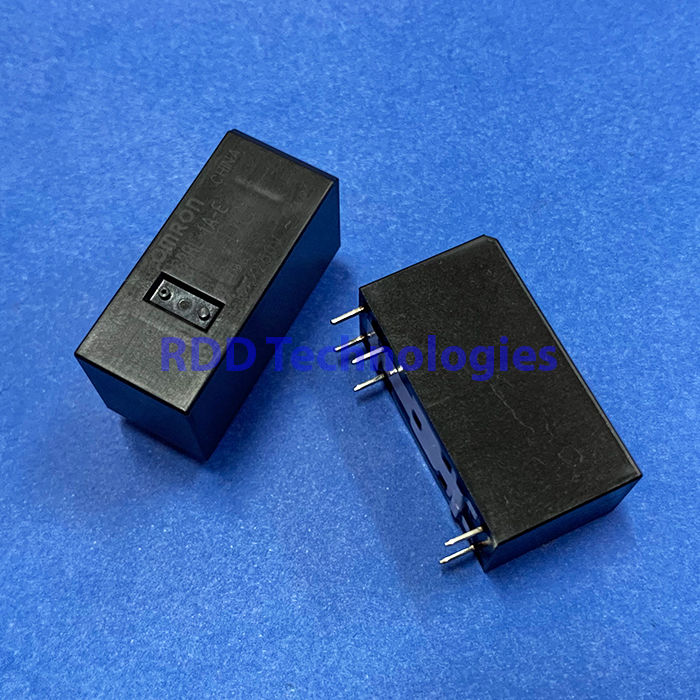

OMRON RELAY G2RL-1A-E SPST-NO COIL 12VDC

Rp30.000

Low-profile power relay, 15.7 mm in height, suitable for micro devices

Stok 50

SKU: 15658-RK4-3B.9 Kategori: Relays Brand: OMRON

Spesifikasi teknis

Jenis	Relay daya PCB low-profile, kapasitas tinggi 16 A (seri G2RL, tipe E, flux protection)
Merek	Omron
Konfigurasi kontak	1 Form A (SPST-NO)
Tegangan coil	12 VDC
Arus coil nominal	33,3 mA
Resistansi coil	360 Ω (±10 %)
Konsumsi daya coil	Sekitar 400 mW
Tegangan operasi / lepas	Maks. 70 % / min. 10 % tegangan nominal
Tegangan coil maks.	130 % tegangan nominal (85 °C)
Rating kontak (resistif)	16 A 250 VAC · 16 A 24 VDC
Arus kontak maks.	16 A
Tegangan switching maks.	440 VAC / 300 VDC
Beban minimum (referensi)	40 mA pada 24 VDC
Bahan kontak	Paduan Ag (bebas Cd)
Resistansi kontak	Maks. 100 mΩ
Waktu operasi / lepas	Maks. 15 ms / maks. 5 ms
Resistansi isolasi	Min. 1000 MΩ
Kekuatan dielektrik	5000 VAC 1 menit (coil–kontak) · 1000 VAC 1 menit (kontak sekutub)
Tegangan impuls	10 kV (1,2 × 50 µs)
Umur mekanis / elektrik	20.000.000 operasi / 30.000 operasi (250 VAC 16 A atau 24 VDC 16 A)
Jarak clearance / creepage	Min. 8 mm / 8 mm
Suhu kerja	−40 °C – +85 °C
Tinggi	15,7 mm
Berat (sekitar)	12 g
Terminal	PCB

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Omron G2RL (PCB Power Relay, en-g2rl): tabel coil ratings, contacts dan characteristics tipe high-capacity G2RL-1A-E.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
