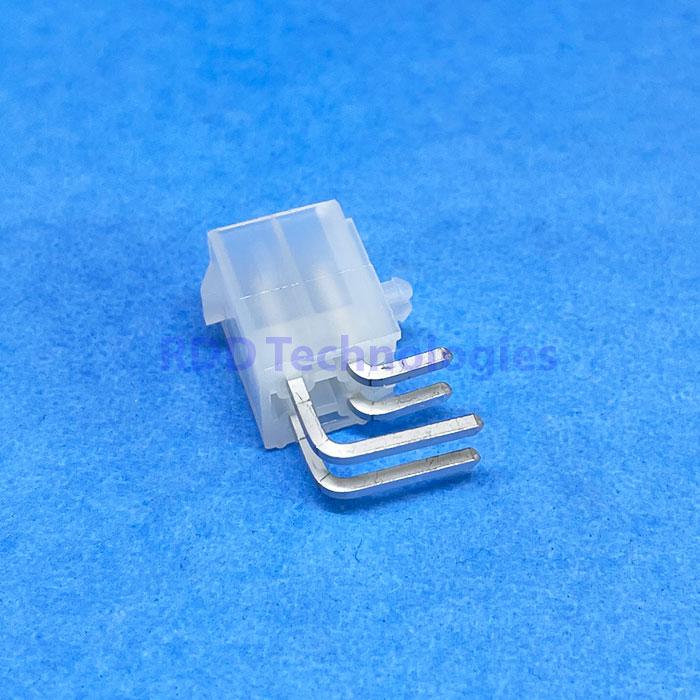

ORIGINAL CONN. MOLEX 5569-2x2AW 90 DEGREE 39301040 (FOR PCB)

RoHS:	Yes
Number of Positions:	4 Position
Pitch:	4.2 mm (0.165 in)
Number of Rows:	2 Row
Row Spacing:	4.2 mm (0.165 in)
Mounting Style:	Through Hole
Termination Style:	Solder Pin
Mounting Angle:	Right Angle
Contact Gender:	Pin (Male)
Contact Plating:	Tin
Minimum Operating Temperature:	– 40 C
Maximum Operating Temperature:	+ 105 C
Brand:	Molex
Contact Material:	Brass
Current Rating:	13 A
Flammability Rating:	UL 94 V-2
Housing Colour:	Natural
Housing Material:	Nylon
Voltage Rating:	600 VAC/DC
Unit Weight:	1,600 g

---

Spesifikasi teknis

Seri	Molex Mini-Fit Jr. 5569
Jarak antar pin (pitch)	4,20 mm
Jumlah pin	2×2 (4 pin)
Pemasangan	Untuk PCB (header)
Orientasi	Bengkok 90°
Arus maksimum	9 A per pin
Tegangan maksimum	600 V AC/DC
Suhu kerja	-40°C s/d +105°C
Bahan housing	Nylon 66, UL94V-0
Terminal	Pin header terpasang
Pasangannya	Housing 5557 (female, untuk kabel)
Merek	Original (produk bermerek)

Keterangan

Header untuk dipasang di PCB. Pasangannya adalah housing 5557 yang sudah dipasang terminal female 5556.

Spesifikasi mengacu pada datasheet resmi seri Mini-Fit 4,20 mm. Nilai arus dan tegangan adalah batas maksimum, bukan nilai kerja yang disarankan.
