Spesifikasi teknis
| Jenis | TVS diode (TransZorb), unidirectional, 600 W |
|---|---|
| Merek | Vishay General Semiconductor |
| Tegangan stand-off (VWM) | 214 V |
| Tegangan breakdown (VBR) | 237 V min · 263 V maks (IT 1,0 mA) |
| Arus bocor balik maks (ID) | 1,0 µA (pada VWM) |
| Tegangan clamping maks (VC) | 344 V (pada IPPM) |
| Arus pulsa puncak maks (IPPM) | 1,7 A (gelombang 10/1000 µs) |
| Daya pulsa puncak (PPPM) | 600 W (gelombang 10/1000 µs) |
| Disipasi daya (PD) | 5,0 W (heatsink tak terbatas, TL 75 °C) |
| Arus surja maju puncak (IFSM) | 100 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju maks (VF) | 5,0 V (IF 50 A) |
| Koefisien suhu VBR maks | 0,110 %/°C |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +175 °C |
| Kemasan | DO-15 (DO-204AC) |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay General Semiconductor P6KE6.8A thru P6KE540A TransZorb Transient Voltage Suppressors (Document Number 88369, revisi 27-Sep-2021).

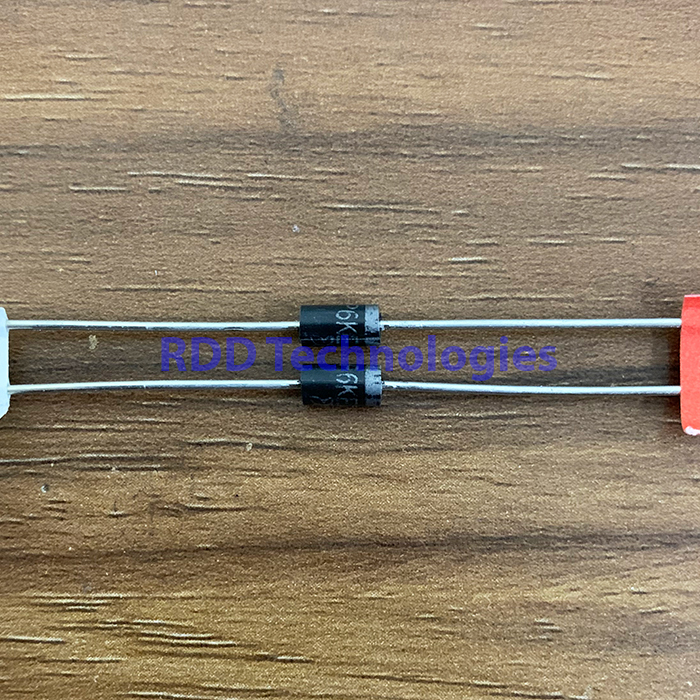

Versi unidirectional: gelang warna pada badan menandai sisi katoda. Menurut datasheet, tipe P6KE250A ke atas hanya tersedia dalam grade komersial.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
