Spesifikasi teknis

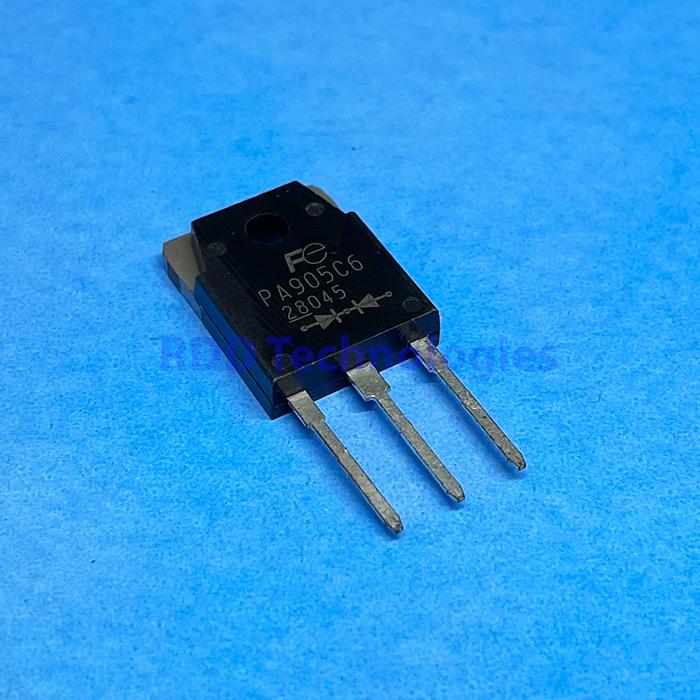

| Jenis | Low loss super high speed rectifier, dual katoda bersama (center tap) |
|---|---|
| Merek | Fuji Electric |
| Konfigurasi kaki | 1 = anoda · 2 = katoda bersama · 3 = anoda |
| Tegangan balik puncak berulang (VRRM) | 600 V |
| Tegangan balik puncak tidak berulang (VRSM) | 600 V |
| Arus keluaran rata-rata (Io) | 20 A (gelombang kotak, duty 1/2, Tc 100 °C; sambungan full-wave center tap) |
| Arus surja (IFSM) | 80 A (gelombang sinus 10 ms) |
| Tegangan maju maks (VFM) | 1,7 V (IFM 10 A) |
| Arus balik maks (IRRM) | 500 µA (VR = VRRM) |
| Waktu pemulihan balik maks (trr) | 50 ns (IF 0,1 A, IR 0,2 A, Irec 0,05 A) |
| Resistansi termal (Rth(j-c)) | 1,2 °C/W (sambungan ke case, sambungan center tap) |
| Suhu sambungan (Tj) | -40 °C – +150 °C |
| Suhu penyimpanan (Tstg) | -40 °C – +150 °C |
| Kemasan | TO-3P (EIAJ SC-65), badan ± 15,5 × 19,5 mm |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Fuji Electric PA905C6 “Low Loss Super High Speed Rectifier” (600 V / 20 A; salinan alldatasheet).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
