Spesifikasi teknis
| Jenis | Transistor bipolar NPN, switching |
|---|---|
| Merek | Nexperia (dulu NXP) |
| VCEO | 40 V |
| VCBO | 75 V |
| VEBO | 6 V |
| Arus kolektor (IC) | 600 mA kontinu · 800 mA puncak |
| Disipasi daya (Ptot) | 250 mW (TA ≤ 25 °C, PCB FR4) |
| hFE | 100–300 (VCE 10 V, IC 150 mA) · min. 75 (VCE 10 V, IC 10 mA) · min. 40 (VCE 10 V, IC 500 mA) |
| VCE(sat) maks. | 0,3 V (IC 150 mA, IB 15 mA) · 1 V (IC 500 mA, IB 50 mA) |
| fT | Min. 300 MHz (VCE 20 V, IC 20 mA) |
| Waktu switching maks. | ton 35 ns · toff 250 ns (VCC 10 V, IC 150 mA) |
| Pasangan komplementer | PMBT2907A |
| Kode marking | *1P (* = kode lokasi produksi) |
| Konfigurasi kaki | 1 Basis · 2 Emitor · 3 Kolektor |

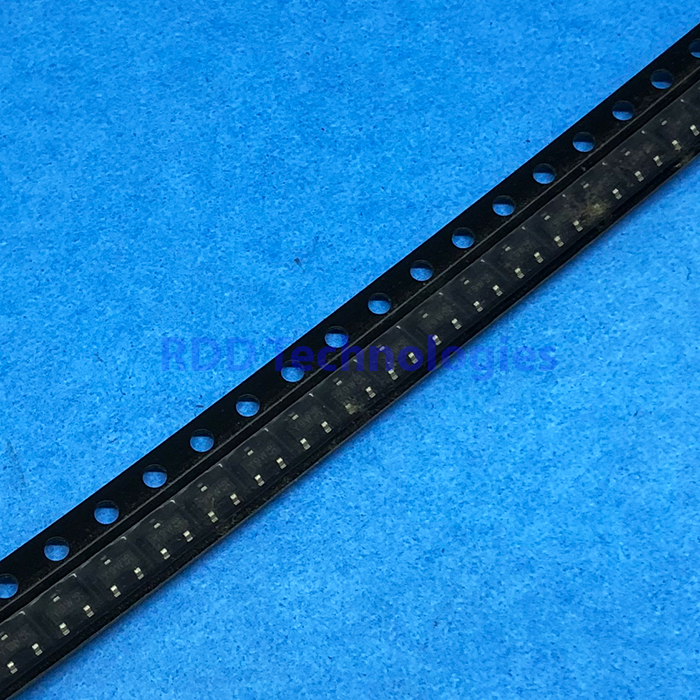

| Kemasan | SOT-23 (TO-236AB) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Nexperia PMBT2222/PMBT2222A (NPN switching transistors, Rev. 6, 12 November 2010): tabel limiting values, karakteristik listrik, waktu switching dan informasi marking.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
