Spesifikasi teknis
| Merek | ALPS ALPINE |
|---|---|
| Kode pabrikan | RK09L1220A1B |
| Jenis | Rotary potentiometer, 2 unit (dual), seri RK09L poros logam, tipe untuk kontrol nada (tone) |
| Nilai resistansi | 100 kΩ |
| Toleransi resistansi | ± 20 % |
| Kurva resistansi (taper) | 1B |
| Daya nominal | 0,05 W |
| Tegangan kerja maksimum | 50 V AC, 10 V DC |
| Sudut putar total | 300° ± 5° |
| Center detent | Tidak ada |
| Poros | Flat shaft, panjang L1 15 mm |
| Arah pemasangan | Horizontal type |
| Torsi putar | 2 – 25 mN·m |
| Umur operasi | 15.000 siklus |
| Suhu kerja | −10 – +70 °C |
Keterangan
Seluruh spesifikasi di atas berasal dari katalog resmi ALPS ALPINE seri RK09L (edisi bahasa Tionghoa, hlm. 306; LCSC C470470) dan tabel daftar seri pada katalog ALPS ALPINE RK097 (hlm. 326 dst.; LCSC C351179) untuk daya nominal. Katalog ALPS ini tidak mencantumkan nomor dokumen atau tanggal revisi.

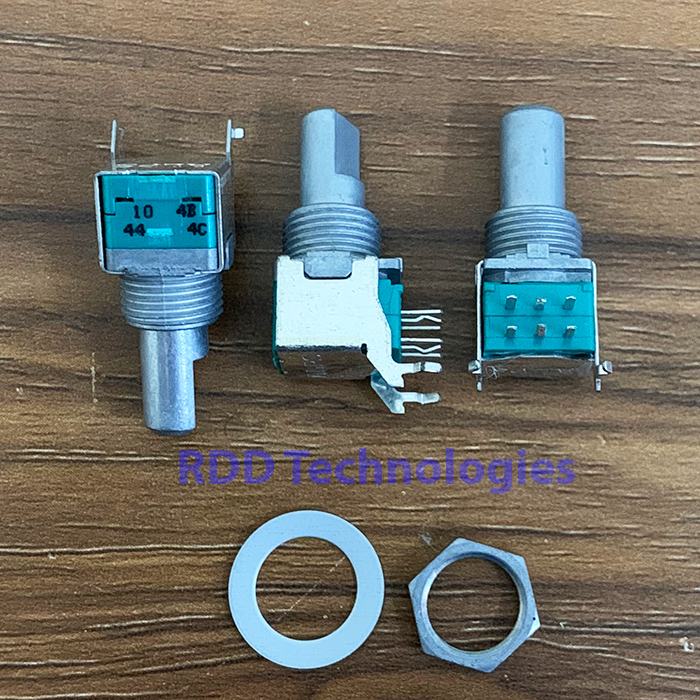

Foto produk dapat menampilkan beberapa varian RK09L sekaligus. Kode pabrikan RK09L1220A1B adalah tipe dual dengan kaki horizontal.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
