Spesifikasi teknis
| Jenis | Low power-loss voltage regulator (LDO), keluaran tetap, dengan kontrol ON/OFF |
|---|---|
| Merek | Sharp |
| Kode pabrikan | PQ12TZ51 |
| Tegangan keluaran | 12 V (presisi ± 2,5 %) |
| Arus keluaran | 0,5 A |
| Tegangan masukan maks. (VIN) | 24 V |
| Tegangan kontrol ON/OFF maks. (VC) | 24 V |
| Dropout voltage | maks. 0,5 V |
| Arus saat OFF (Iqs) | maks. 5 µA |
| Disipasi daya (PD) | 8 W (dengan heat sink tak terhingga) |
| Susunan pin | 1 DC input (VIN), 2 ON/OFF control (VC), 3 DC output (VO), 4 NC, 5 GND; heat sink terhubung ke pin 3 |
| Suhu kerja | −20 °C – +80 °C |
| Kemasan / Package | Surface mount, setara EIAJ SC-63 |
| Pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Sharp PQ05TZ51/PQ05TZ11 Series (Low Power-Loss Voltage Regulators with OFF-state Low Dissipation Current, tanpa nomor dokumen; salinan alldatasheet).

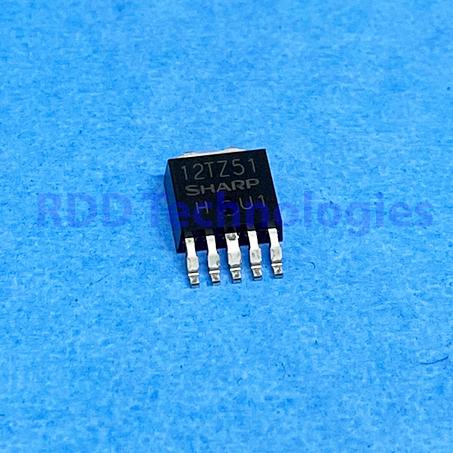

Kemasan EIAJ SC-63 pada tipe ini berbentuk seperti TO-252 dengan 5 kaki.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
