Spesifikasi teknis
| Jenis | Low power-loss voltage regulator (LDO), keluaran variabel |
|---|---|
| Merek | Sharp |

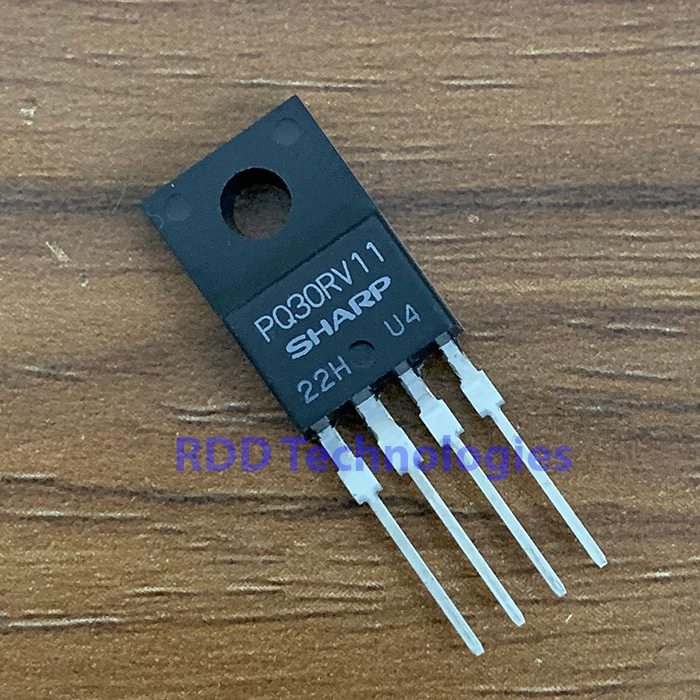

| Kode pabrikan | PQ30RV11 |
| Tegangan keluaran | 1,5 – 30 V (dapat diatur) |
| Tegangan referensi (Vref) | 1,25 V (1,225 – 1,275 V; presisi ± 2 %) |
| Arus keluaran | 1 A |
| Tegangan masukan (VIN) | 4,5 – 35 V |
| Dropout voltage | maks. 0,5 V pada IO 0,5 A |
| Arus quiescent (Iq) | maks. 7 mA |
| Disipasi daya | 1,5 W tanpa heat sink; 15 W dengan heat sink tak terhingga |
| Susunan pin | 1 DC input (VIN), 2 DC output (VO), 3 GND, 4 VADJ |
| Suhu kerja | −20 °C – +80 °C |
| Kemasan / Package | Compact resin full-mold package, 4 pin |
| Pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet resmi Sharp PQ30RV1/PQ30RV11/PQ30RV2/PQ30RV21 (Variable Output Low Power-Loss Voltage Regulators, tanpa nomor dokumen; salinan alldatasheet).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
