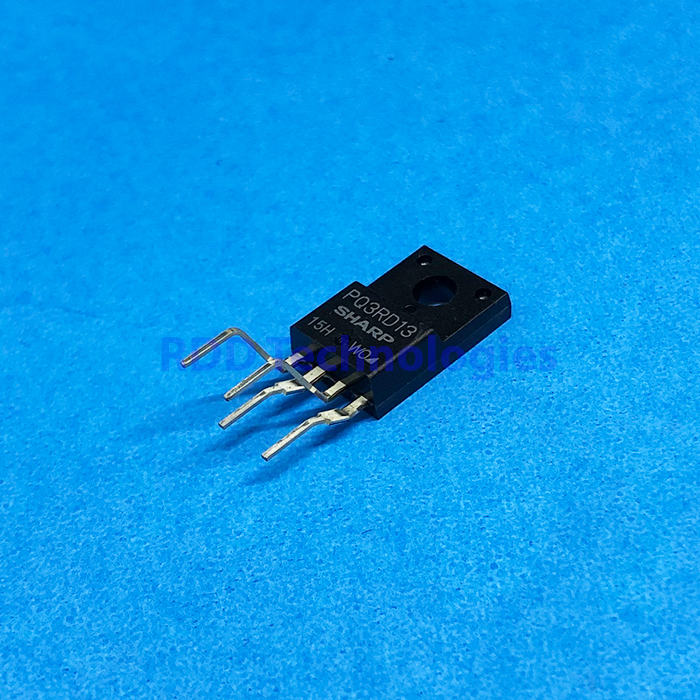

PQ3RD13BJ00H SHARP TO220-4

Spesifikasi teknis

Jenis	Regulator tegangan low power-loss (LDO) 3,3 V dengan kontrol ON/OFF
Merek	Sharp
Tegangan output	3,3 V (presisi ±3,0 %)
Arus output	1,0 A
Tegangan dropout	Maks. 0,5 V pada Io 0,5 A
Tegangan input maks.	20 V (absolute maximum)
Disipasi daya	1,4 W tanpa heatsink · 15 W dengan heatsink tak hingga
Fitur	Kontrol ON/OFF bawaan; proteksi arus lebih, panas lebih dan ASO bawaan
Suhu kerja	-20 °C – +80 °C
Aplikasi	Power supply peralatan elektronik (AV, OA)
Kemasan	TO-220 4 kaki
Jenis pemasangan	Through Hole

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Sharp PQ05RD11 Series/PQ3RD13 “1A Output, General Purpose Low Power-loss Voltage Regulators” (salinan alldatasheet), halaman 1: fitur dan tabel absolute maximum ratings.

Menurut datasheet, proteksi panas lebih dapat bekerja pada suhu junction 125 – 150 °C.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
