Spesifikasi teknis
| Jenis | Bridge rectifier (dioda jembatan) satu fasa |
|---|---|
| Merek | Sanken Electric |
| Urutan kaki | + · ~ · ~ · − |
| Tegangan balik maks (VRM) | 600 V |
| Arus maju rata-rata (IF(AV)) | 25 A (dengan heatsink) |
| Arus surja maju (IFSM) | 350 A (50 Hz, setengah gelombang sinus, satu kali) |
| Tegangan maju maks (VF) | 1,05 V per elemen (IF 12,5 A) |
| Arus balik maks (IR) | 50 µA per elemen (VR = VRM, Ta 25 °C) |
| Arus balik maks pada suhu tinggi (IR(H)) | 200 µA per elemen (VR = VRM, Tj 100 °C) |
| Resistansi termal (Rth(j-c)) | 1,5 °C/W |
| Suhu sambungan (Tj) | -40 °C – +150 °C |
| Suhu penyimpanan (Tstg) | -40 °C – +150 °C |
| Dimensi badan | 30 × 20,0 × 4,6 mm; 4 kaki, jarak 7,5 mm / 10 mm |
| Berat | 6,45 g |
| Jenis pemasangan | Through Hole |
Keterangan
Seluruh spesifikasi di atas berasal dari lembar data Sanken Electric “Bridge Diodes” RBV-1306 / RBV-1506S / RBV-1506 / RBV-2506 (salinan alldatasheet, tanpa nomor revisi).

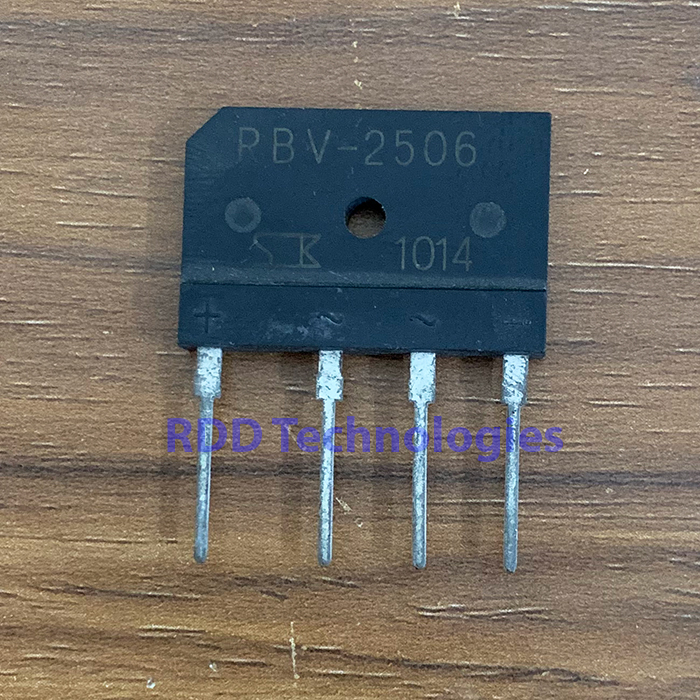

Menurut gambar dimensi di datasheet, badan memiliki 4 kaki (+, ~, ~, −) dengan lubang baut Ø 3,2 mm untuk heatsink.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
