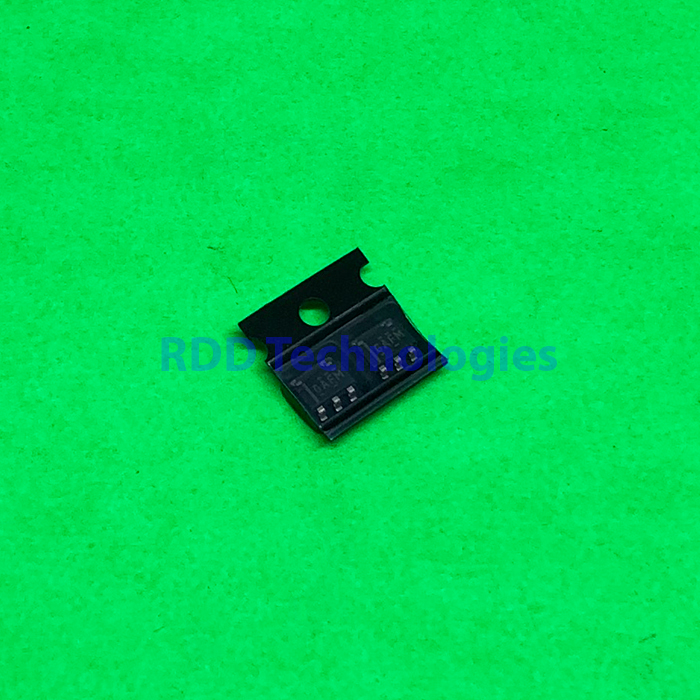

REF2041AIDDCT TI SOT-23-Thin-5

Spesifikasi teknis

Jenis	Referensi tegangan presisi dua output (VREF dan VREF/2), low-drift, low-power
Merek	Texas Instruments
Tegangan output	VREF 4,096 V · VBIAS 2,048 V
Akurasi awal	±0,05 % (maks.)
Drift suhu	8 ppm/°C (maks., -40 °C – 125 °C)
Tracking VREF–VBIAS	6 ppm/°C maks. (-40 °C – 85 °C) · 7 ppm/°C maks. (-40 °C – 125 °C)
Arus output	±20 mA
Arus diam (quiescent)	360 µA
Tegangan dropout	10 mV
Regulasi	Line 3 ppm/V · load 8 ppm/mA
Konfigurasi kaki	1 VBIAS · 2 GND · 3 EN · 4 VIN · 5 VREF
Aplikasi	Meteran listrik, modul input/output analog, kontrol servo drive, circuit breaker, termometer digital klinis, instrumen lab dan lapangan, pengujian baterai
Kemasan	SOT-23-5 (DDC)
Jenis pemasangan	Surface Mount

Keterangan

Seluruh spesifikasi di atas berasal dari datasheet Texas Instruments REF2025/REF2030/REF2033/REF2041 SBOS600E (direvisi Februari 2022; salinan alldatasheet): daftar fitur halaman 1, tabel perbandingan perangkat (baris REF2041) dan tabel fungsi kaki.

Angka arus diam, dropout dan regulasi diambil dari daftar fitur datasheet (nilai ringkasan), bukan dari tabel karakteristik listrik.

Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.

Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
