Spesifikasi teknis

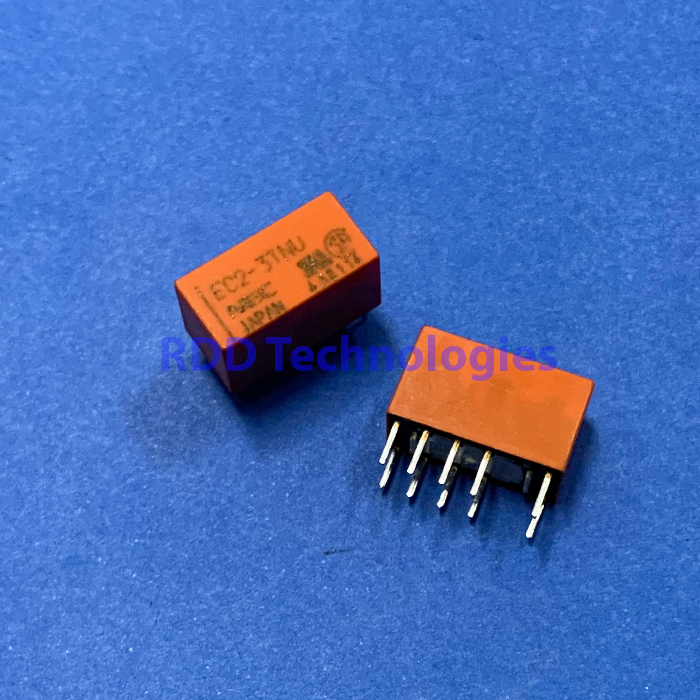

| Jenis | Relay sinyal miniatur, tipe latching dua coil (seri EC2, kode T) |
|---|---|
| Merek | KEMET (dahulu NEC TOKIN) |
| Konfigurasi kontak | 2 Form C (DPDT) |
| Tegangan coil | 3 VDC |
| Resistansi coil | 64,3 Ω per coil (±10 %, 20 °C) |
| Daya coil nominal | 140 mW |
| Tegangan set / reset | 2,25 VDC (coil set) / 2,25 VDC (coil reset) |
| Coil set / reset | Set: pin 1 (+), pin 12 (−) · Reset: pin 6 (+), pin 7 (−) |
| Daya switching maks. | 60 W / 125 VA |
| Tegangan switching maks. | 220 VDC / 250 VAC |
| Arus switching / kontinu maks. | 2 A |
| Beban minimum (referensi) | 10 mVDC 10 µA |
| Bahan kontak | Paduan perak berlapis paduan emas |
| Resistansi kontak awal | Maks. 75 mΩ |
| Waktu operasi / lepas | Sekitar 2 ms / sekitar 1 ms (tanpa bounce) |
| Resistansi isolasi | 1000 MΩ (500 VDC) |
| Kekuatan dielektrik | 1000 VAC 1 menit (kontak terbuka, antar kontak bersebelahan, dan coil–kontak untuk tipe dua coil) |
| Umur mekanis / elektrik | 1 × 10⁷ operasi (tipe latching) / 1 × 10⁶ operasi (50 VDC 0,1 A resistif, 85 °C) |
| Suhu kerja | −40 °C – +85 °C |
| Dimensi | 15,0 × 7,5 × 9,4 mm (maks.) |
| Berat (sekitar) | 1,9 g |
| Terminal | Through-hole (EC2, tipe NU standar) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet KEMET EC2/EE2 (R 7002, 12/7/2020).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
