Spesifikasi teknis

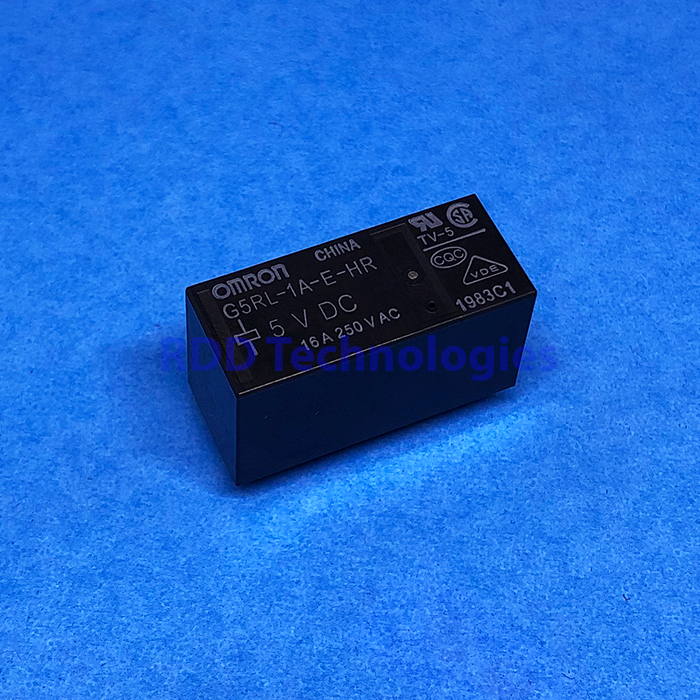

| Jenis | Relay daya PCB low-profile, kapasitas tinggi, tahan arus inrush (seri G5RL, model -E-HR) |
|---|---|
| Merek | Omron |
| Konfigurasi kontak | 1 Form A (SPST-NO) |
| Tegangan coil | 5 VDC |
| Arus coil nominal | 80 mA |
| Resistansi coil | 62,5 Ω (±10 %) |
| Konsumsi daya coil | Sekitar 400 mW |
| Tegangan operasi / lepas | Maks. 70 % / min. 10 % tegangan nominal |
| Tegangan coil maks. | 130 % tegangan nominal |
| Rating kontak (resistif) | 16 A 250 VAC · 16 A 24 VDC |
| Arus kontak maks. | 16 A |
| Tegangan switching maks. | 250 VAC / 24 VDC |
| Arus inrush | Puncak hingga 100 A (model high-inrush) |
| Beban minimum (referensi) | 100 mA pada 5 VDC |
| Bahan kontak | Paduan Ag |
| Resistansi kontak | Maks. 100 mΩ |
| Waktu operasi / lepas | Maks. 15 ms / maks. 5 ms |
| Resistansi isolasi | Min. 1000 MΩ (500 VDC) |
| Kekuatan dielektrik | 6000 VAC 1 menit (coil–kontak) · 1000 VAC 1 menit (kontak sekutub) |
| Tegangan impuls coil–kontak | 10 kV (1,2 × 50 µs) |
| Jarak clearance / creepage | 8 mm / 8 mm |
| Umur mekanis / elektrik | Min. 10.000.000 / min. 50.000 operasi |
| Suhu kerja | −40 °C – +85 °C |
| Tinggi | 15,7 mm |
| Berat (sekitar) | 10 g |
| Terminal | PCB |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Omron G5RL (PCB Power Relay): tabel coil, contacts dan characteristics model high-inrush G5RL-1A-E-HR.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
