Spesifikasi teknis

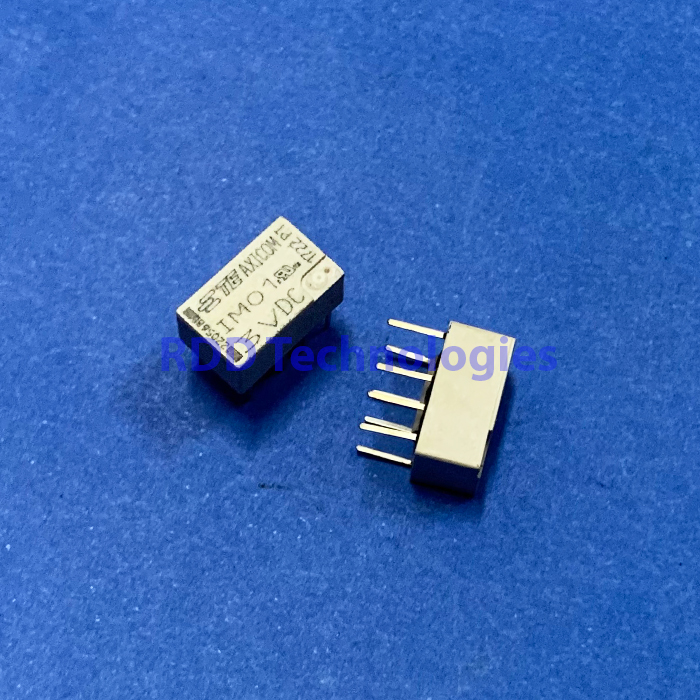

| Jenis | Relay sinyal slim (seri IM, AXICOM), versi standar monostabil |
|---|---|
| Merek | TE Connectivity (AXICOM) |
| Nomor part TE | 1462037-4 |
| Konfigurasi kontak | 2 Form C (DPDT) |
| Tegangan coil | 3 VDC |
| Resistansi coil | 64 Ω (±10 %) |
| Daya coil nominal | 140 mW |
| Tegangan operasi / lepas | 2,25 VDC / 0,30 VDC (23 °C) |
| Arus nominal | 2 A |
| Tegangan switching maks. | 220 VDC / 250 VAC |
| Daya switching maks. | 60 W / 62,5 VA |
| Bahan kontak | PdRu berlapis Au, kontak ganda (twin contact) |
| Resistansi kontak awal | < 50 mΩ (10 mA / 30 mV) |
| Waktu operasi / lepas | Tipikal 1 ms, maks. 3 ms / tipikal 1 ms, maks. 3 ms (tanpa dioda) |
| Kekuatan dielektrik | 1000 Vrms (kontak terbuka) · 1800 Vrms (kontak–coil) · 1000 Vrms (antar kontak bersebelahan) |
| Tegangan surge | 1500 V (kontak terbuka) · 2500 V (kontak–coil) |
| Resistansi isolasi | > 10⁹ Ω |
| Umur mekanis / elektrik | 10⁸ operasi / min. 1 × 10⁵ operasi (30 VDC 2 A resistif) |
| Suhu kerja | −40 °C – +85 °C |
| Dimensi | 10 × 6 mm, tinggi 5,65 mm |
| Berat | Maks. 0,75 g |
| Konstruksi | Hermetis (IEC 61810 RT V) |
| Terminal | THT standar |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet TE Connectivity AXICOM IM Relay (Rev. 0116).
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
