Spesifikasi teknis

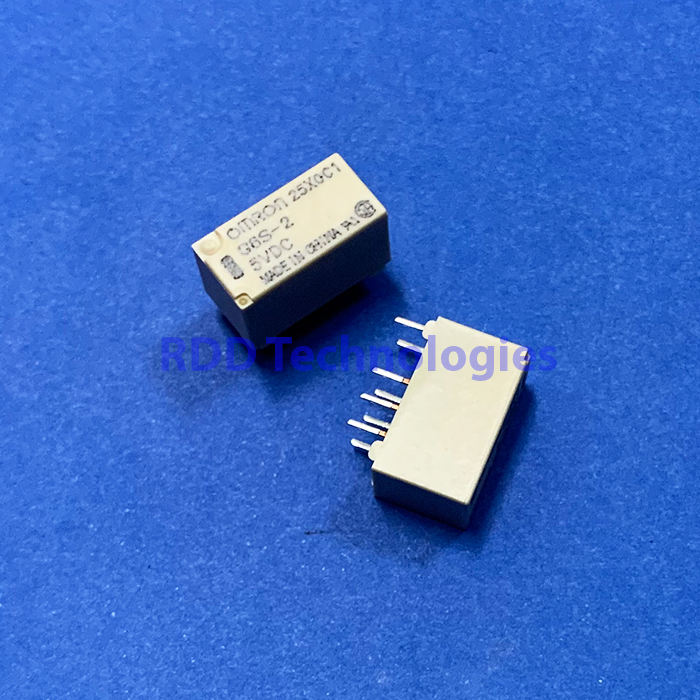

| Jenis | Relay sinyal 2 kutub ultra-miniatur, fully sealed, single-side stable (seri G6S) |
|---|---|
| Merek | Omron |
| Konfigurasi kontak | 2 Form C (DPDT) |
| Tegangan coil | 5 VDC |
| Arus coil nominal | 28,1 mA |
| Resistansi coil | 178 Ω (±10 %) |
| Konsumsi daya coil | Sekitar 140 mW |
| Tegangan operasi / lepas | Maks. 75 % / min. 10 % tegangan nominal |
| Tegangan coil maks. | 200 % tegangan nominal (23 °C) |
| Rating kontak (resistif) | 0,5 A 125 VAC · 2 A 30 VDC |
| Arus kontak maks. | 2 A |
| Tegangan switching maks. | 250 VAC / 220 VDC |
| Beban minimum (referensi) | 10 µA pada 10 mVDC |
| Bahan kontak | Ag (paduan Au), bifurcated crossbar |
| Resistansi kontak | Maks. 75 mΩ |
| Waktu operasi / lepas | Maks. 4 ms / maks. 4 ms |
| Resistansi isolasi | Min. 1000 MΩ (500 VDC) |
| Kekuatan dielektrik | 2000 VAC 1 menit (coil–kontak) · 1500 VAC (antar kutub) · 1000 VAC (kontak sekutub) |
| Tegangan impuls coil–kontak | 2500 V (2 × 10 µs) |
| Umur mekanis / elektrik | Min. 100.000.000 / min. 100.000 operasi |
| Suhu kerja | −40 °C – +85 °C |
| Dimensi | 9,4 × 7,5 × 15 mm (T × L × P) |
| Berat (sekitar) | 2 g |
| Terminal | PCB (DIP), model G6S-2 |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Omron G6S (Surface-mounting Relay, juga model terminal PCB G6S-2): tabel ratings, contacts dan characteristics model single-side stable.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
