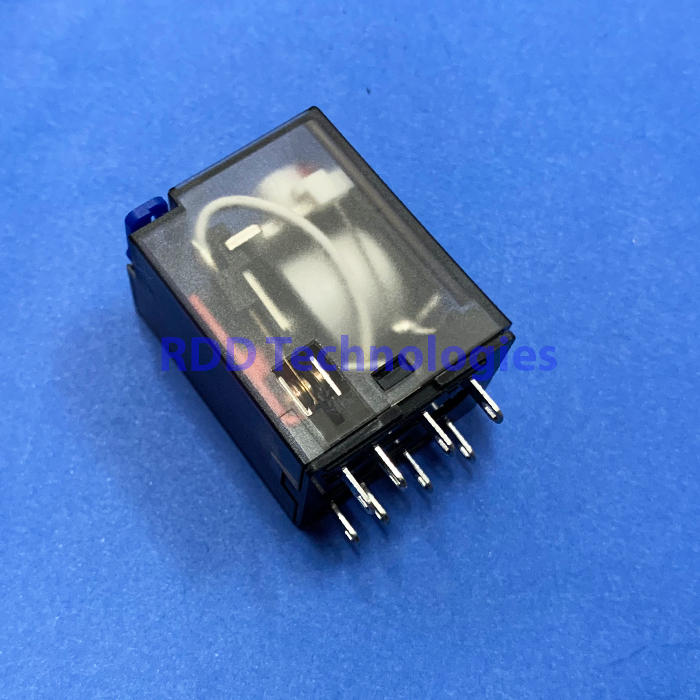

RELAY HONGFA JZX-18FH/024-2Z1D FH18FH 24VDC

Rp116.000

Relay HONGFA Tipe JZX-18FH/024-2Z1D 24VDC
Contact capacity:7A at 250 VAC ,7 A at 30 VDC

Stok 20

SKU: 15101987 Kategori: Relays

Spesifikasi teknis

Jenis	Miniature intermediate power relay, with test button
Konfigurasi kontak	2 Form C (DPDT)
Tegangan coil	24 VDC
Rating kontak	7 A 250 VAC / 30 VDC (resistive)
Tegangan switching maks.	250 VAC / 30 VDC
Arus switching maks.	7 A
Daya switching maks.	1750 VA / 210 W
Resistansi kontak	100 mΩ max (1 A, 6 VDC)
Tegangan pick-up	19,2 VDC max
Tegangan drop-out	2,4 VDC min
Tegangan coil maks.	26,4 VDC
Resistansi coil	640 Ω ±10% (23 °C)
Daya coil	approx. 0,8 – 1,1 W
Resistansi isolasi	1000 MΩ (500 VDC)
Kekuatan dielektrik	1500 VAC 1 min (coil – contacts), 1000 VAC 1 min (open contacts), 1500 VAC 1 min (between contact sets)
Waktu operate / release	20 ms max / 15 ms max
Umur mekanis	2 × 10⁷ ops
Umur elektrik	1 × 10⁵ ops (room temperature)
Suhu kerja	-40 °C – +70 °C
Terminasi	Plug-in (socket)

Keterangan

Spesifikasi di atas adalah data model HF18FH/024-2Z1D dari datasheet resmi Hongfa.

Listing ini memakai penandaan JZX-18FH/024-2Z1D (FH18FH); di datasheet Hongfa seri ini tercatat sebagai HF18FH. Menurut kode pemesanan Hongfa, HF18FH adalah versi dengan tombol tes, 2Z berarti 2 Form C, dan kode 1 berarti terminal plug-in untuk soket.

Sumber data: datasheet resmi Hongfa seri HF18FF/HF18FH (Rev. 3.00, 2026; source.hongfa.com). Angka mengikuti spesifikasi model tersebut; fisik barang tidak kami periksa satu per satu. Bila Anda memerlukan konfirmasi kode marking pada komponen, hubungi kami sebelum membeli.
