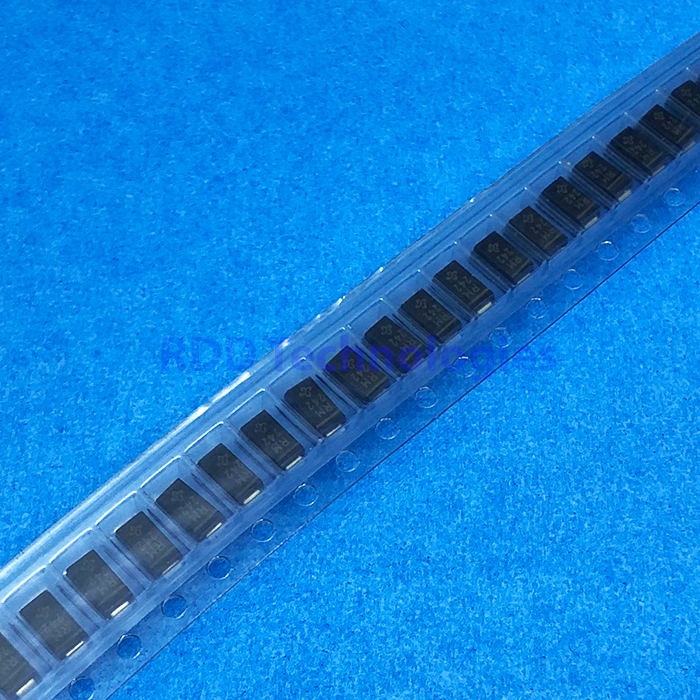

Spesifikasi teknis
| Jenis | Fast recovery rectifier, glass passivated, surface mount |
|---|---|
| Merek | Vishay General Semiconductor |
| Kode marking | RM |
| Tegangan balik puncak berulang (VRRM) | 1000 V |
| Tegangan RMS maks (VRMS) | 700 V |
| Tegangan blokir DC (VDC) | 1000 V |
| Arus maju rata-rata (IF(AV)) | 1,0 A (TL 120 °C) |
| Arus surja maju puncak (IFSM) | 30 A (8,3 ms, setengah gelombang sinus) |
| Tegangan maju (VF) | 1,3 V maks (IF 1,0 A) |
| Arus bocor balik (IR) | 5,0 µA maks (TA 25 °C) · 100 µA maks (TA 125 °C), pada VDC |
| Waktu pemulihan balik (trr) | 500 ns typ (IF 0,5 A, IR 1,0 A, Irr 0,25 A) |
| Kapasitansi sambungan (CJ) | 8,5 pF typ (4,0 V, 1 MHz) |
| Resistansi termal | RθJA 80 °C/W typ · RθJL 28 °C/W typ (PCB, pad tembaga 5,0 × 5,0 mm) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -65 °C – +175 °C |
| Kemasan | GF1 (DO-214BA) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay General Semiconductor RGF1A thru RGF1M “Surface-Mount Glass Passivated Fast Switching Rectifier” (Document Number 88697, revisi 24-Oct-2022).
Dua gelang pada badan menandai sisi katoda: gelang pertama menunjukkan jenis komponen, gelang kedua menunjukkan rating tegangan. Tabel pemesanan pada revisi datasheet ini hanya mencantumkan versi otomotif (HE3); angka di atas adalah rating per tipe RGF1M yang dicantumkan datasheet.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
