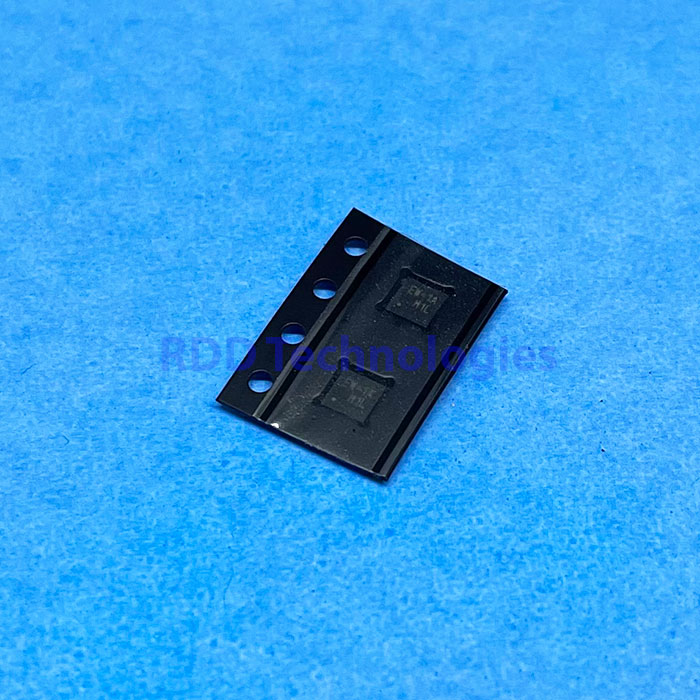

RT9276GQW RICHTEK
Rp31.500
RT9276GQW
RICHTEK RT9276GQW DC-DC CONV, BOOST, 1.2MHZ, WDFN-10
Stok 4
Spesifikasi teknis
| Jenis | Konverter boost sinkron dengan detektor tegangan (low battery) |
|---|---|
| Merek | Richtek |
| Tegangan input | Start-up tipikal 1,2 V · 0,8–5 V setelah start-up · maks. 6 V |
| Tegangan keluaran | Hingga 5 V, dapat diatur (versi GQW: tanpa kode tegangan = adjustable) |
| Tegangan referensi FB | 0,5 V (0,49–0,51 V) |
| Frekuensi switching | 1,2 MHz (0,96–1,44 MHz) |
| Batas arus switch (OCP) | 2 A (1,6–2,4 A, VOUT 3,3 V) |
| Efisiensi | Hingga 96 % |
| RDS(on) MOSFET (VOUT 5 V) | N-MOSFET tipikal 200 mΩ · P-MOSFET tipikal 240 mΩ |
| Arus diam | Tipikal 100 µA (tanpa switching) · shutdown tipikal 2 µA, maks. 5 µA |
| Proteksi | Overcurrent, hubung-singkat, over-temperature (170 °C), overvoltage (5,4–6 V) |
| Fitur | Beban terputus total saat shutdown, power save mode, low-EMI (anti-ringing), soft-start internal, output PGOOD |
| Suhu kerja | −40 °C – +85 °C (ambien) · TJ −40 °C – +125 °C |
| Konfigurasi kaki | 1 EN · 2 VOUT · 3 FB · 4 LBO · 5 GND · 6 VBAT · 7 LBI · 8 PGOOD · 9 LX · 10 PGND · 11 (pad) GND |
| Kemasan | WDFN-10L 3 × 3 mm (exposed pad) |
| Jenis pemasangan | SMD |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Richtek RT9276 (Synchronous Boost Converter with Voltage Detector, DS9276-02, Juli 2013): tabel absolute maximum ratings, recommended operating conditions, fungsi pin dan karakteristik listrik.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
