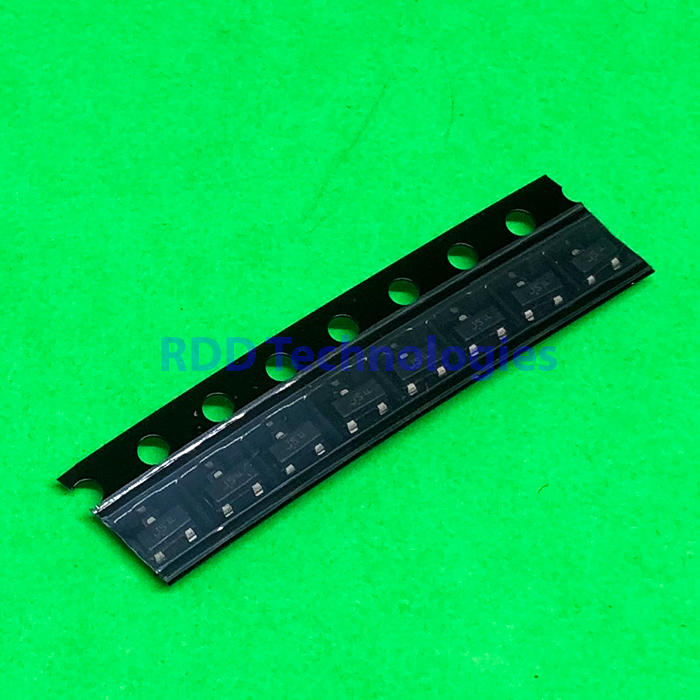

SBAS21LT1G ON SOT23-3
Rp2.500
Stok 186
Spesifikasi teknis
| Jenis | High voltage switching diode, single |
|---|---|
| Merek | onsemi |
| Kode marking | JS |
| Tegangan balik kontinu (VR) | 250 V |
| Tegangan balik puncak berulang (VRRM) | 250 V |
| Arus maju kontinu (IF) | 200 mA |
| Arus surja maju puncak (IFSM) | 2 A (½ siklus sinus, 60 Hz) |
| Arus maju puncak berulang (IFRM) | 0,6 A (pulsa ton 1 s, toff 0,5 s) |
| Tegangan maju maks (VF) | 1,0 V (IF 100 mA) · 1,25 V (IF 200 mA) |
| Arus bocor balik maks (IR) | 0,1 µA (VR 200 V) · 100 µA (VR 200 V, TJ 150 °C) |
| Tegangan breakdown balik min (V(BR)) | 250 V (IBR 100 µA) |
| Kapasitansi dioda maks (CD) | 5,0 pF (VR 0 V, 1 MHz) |
| Waktu pemulihan balik maks (trr) | 50 ns (IF = IR = 30 mA, IR(REC) 3,0 mA, RL 100 Ω) |
| Disipasi daya (PD) | 225 mW (PCB FR-5, TA 25 °C; turun 1,8 mW/°C) · 300 mW (substrat alumina; turun 2,4 mW/°C) |
| Resistansi termal (RθJA) | 556 °C/W (FR-5) · 417 °C/W (alumina) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | -55 °C – +150 °C |
| Kemasan | SOT-23 (TO-236) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet onsemi BAS19L, BAS20L, BAS21L, BAS21DW5 “High Voltage Switching Diode” (BAS19LT1/D, Rev. 22, September 2026).
SBAS21LT1G tercantum di tabel pemesanan datasheet ini bersama BAS21LT1G (marking JS, SOT-23, reel isi 3.000 pcs); spesifikasi di atas adalah rating BAS21L. Angka daya untuk kemasan SOT-23 diambil dari tabel termal SOT-23 di datasheet.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
