Spesifikasi teknis
| Jenis | Schottky barrier rectifier, surface mount |
|---|---|
| Merek | Vishay General Semiconductor |
| Kode marking | SL2 |
| Tegangan balik puncak berulang (VRRM) | 20 V |
| Tegangan RMS maks (VRMS) | 14 V |
| Tegangan blokir DC (VDC) | 20 V |
| Arus maju rata-rata (IF(AV)) | 2,0 A (pada suhu terminal TL, lihat kurva derating di datasheet) |
| Arus surja maju puncak (IFSM) | 100 A (8,3 ms, setengah gelombang sinus) |
| Laju perubahan tegangan (dV/dt) | 10 000 V/µs |
| Tegangan maju (VF) | 0,395 V maks (IF 1,0 A, TA 25 °C) · 0,440 V maks (IF 2,0 A, TA 25 °C) · 0,280 / 0,320 V maks pada TA 125 °C |
| Arus bocor balik (IR) | 0,4 mA maks (TA 25 °C) · 10 mA maks (TA 100 °C), pada VDC |
| Resistansi termal | RθJA 75 °C/W maks · RθJL 17 °C/W maks (PCB, pad tembaga 14 × 14 mm) |
| Suhu sambungan kerja (TJ) | -55 °C – +125 °C |
| Suhu penyimpanan (Tstg) | -55 °C – +150 °C |
| Kemasan | SMB (DO-214AA) |
| Jenis pemasangan | Surface Mount |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Vishay General Semiconductor SL22, SL23 (Document Number 88741, revisi 23-Apr-2020).

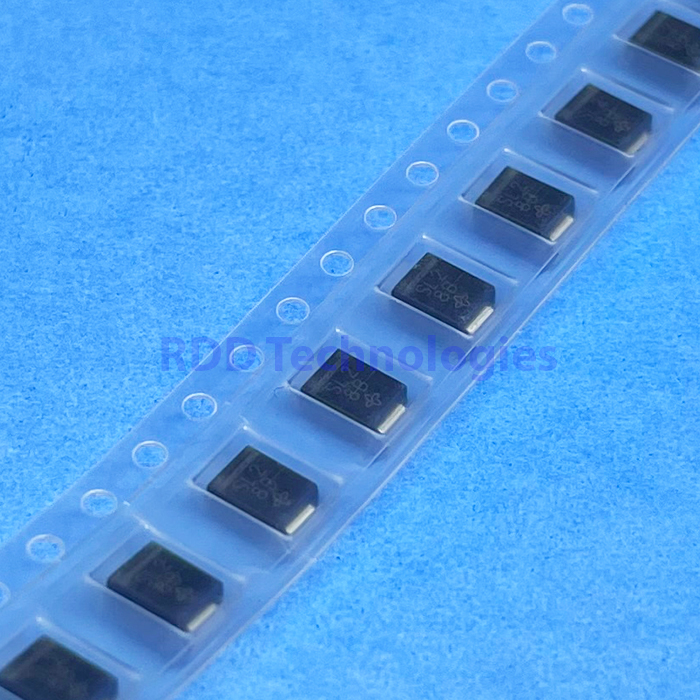

Tegangan maju sangat rendah (low VF) membuat dioda ini cocok untuk proteksi polaritas dan konverter DC/DC tegangan rendah. Akhiran -E3 berarti versi komersial yang sesuai RoHS; /52T adalah kode kemasan reel 7 inci (750 pcs per reel). Gelang warna pada badan menandai sisi katoda.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
