Spesifikasi teknis
| Jenis | MOSFET P-channel enhancement mode 20 V |
|---|---|
| Merek | Micro Commercial Components (MCC) |
| Tegangan drain-source (BVDSS) | −20 V |
| Tegangan gate-source (VGS) | ±12 V |
| Arus drain kontinu (ID) | −5,6 A (TA 25 °C) · −4,5 A (TA 70 °C) |
| Arus drain pulsa (IDM) | −30 A (lebar pulsa ≤ 300 µs, duty cycle ≤ 2%) |
| Tegangan ambang gate (VGS(th)) | −0,40 – −1,0 V, typ −0,62 V (VDS = VGS, ID −250 µA) |
| RDS(on) | 29 mΩ typ, 42 mΩ maks (VGS −4,5 V, ID −5,6 A) · 36 mΩ typ, 55 mΩ maks (VGS −2,5 V, ID −4,3 A) · 55 mΩ typ, 100 mΩ maks (VGS −1,8 V, ID −2 A) |
| Muatan gate total (Qg) | 7,2 nC typ (VGS −4,5 V, VDS −10 V, ID −4 A) |
| Muatan gate-source (Qgs) | 1,2 nC typ |
| Muatan gate-drain (Qgd, Miller) | 1,6 nC typ |
| Kapasitansi masukan (Ciss) | 940 pF typ (VGS 0 V, VDS −10 V, f 1 MHz) |
| Kapasitansi keluaran (Coss) | 219 pF typ |
| Kapasitansi transfer balik (Crss) | 116 pF typ |
| Waktu switching | td(on) 15 ns · tr 63 ns · td(off) 21 ns · tf 12 ns (typ; VGS −4,5 V, VDS −10 V, RL 2,5 Ω, RGEN 3 Ω) |
| Disipasi daya (PD) | 1,3 W (dipasang pada PCB FR-4 1 × 0,85 in) |
| Resistansi termal (RθJA) | 96 °C/W (PCB yang sama) |
| Tegangan maju dioda body (VSD) | −0,8 V typ, −1,2 V maks (IS −5,6 A, VGS 0 V) |
| Suhu kerja dan penyimpanan (TJ, Tstg) | −55 °C – +150 °C |
| Kode marking | 3415 |
| Jumlah kanal | 1 |
| Kemasan | SOT-23 |
| Jenis pemasangan | SMD (surface mount) |
Keterangan
Seluruh spesifikasi di atas berasal dari datasheet Micro Commercial Components (MCC) SI3415B (Rev. 3-9, 9 April 2022).

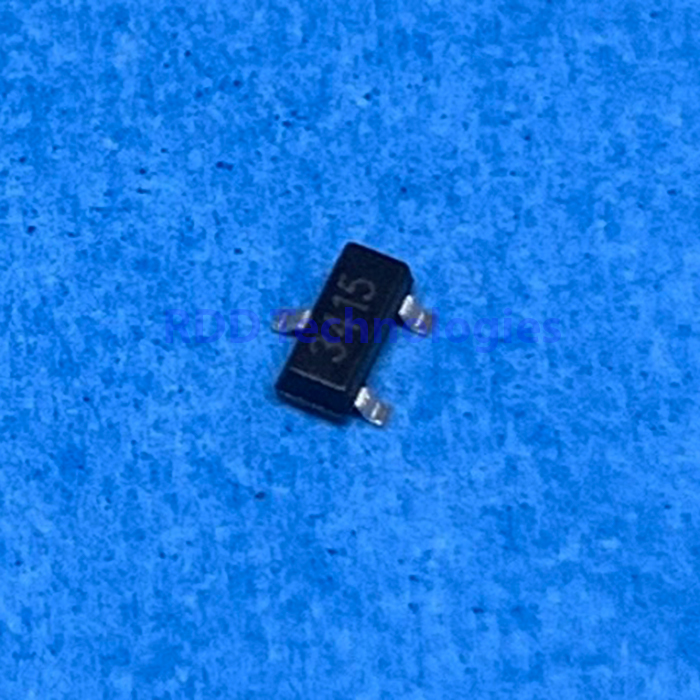

Kode marking 3415 pada badan komponen di foto produk sesuai dengan datasheet MCC SI3415B.
Revisi datasheet MCC yang lebih lama mencantumkan arus drain pulsa −23 A; angka di atas mengikuti revisi terbaru dari situs MCC.
Data dari pemasok yang tidak dapat kami cocokkan dengan datasheet tidak kami tampilkan di halaman ini. Kami hanya menampilkan angka yang dapat kami pertanggungjawabkan.
Untuk memastikan kode komponen yang tersedia sebelum membeli, silakan hubungi kami.
